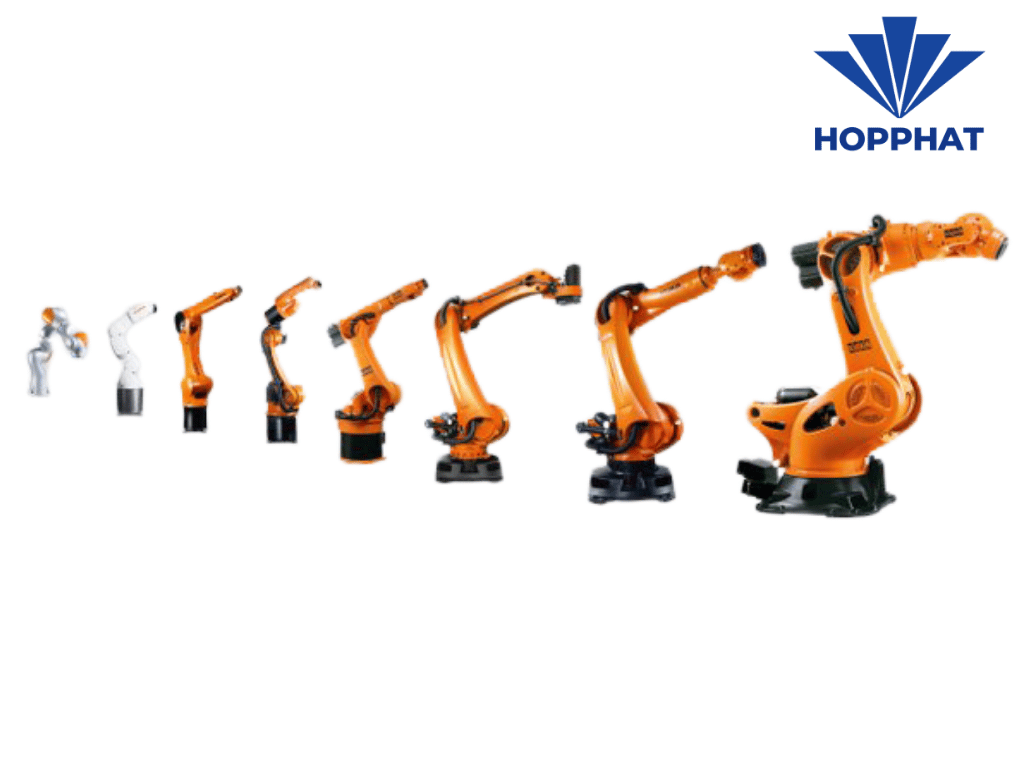

Các loại cánh tay robot công nghiệp phổ biến trong sản xuất hiện đại

Trong kỷ nguyên sản xuất thông minh, cánh tay robot đã trở thành "xương sống" của các nhà máy tự động hóa. Việc lựa chọn đúng loại cánh tay robot không chỉ nằm ở khả năng chịu tải, mà còn phụ thuộc vào độ chính xác lặp lại (repeatability) và không gian thao tác cần thiết. Dưới đây là phân tích kỹ thuật về những dòng thiết bị chủ lực đang định hình năng suất tại các phân xưởng cơ khí, điện tử và thực phẩm hiện nay.

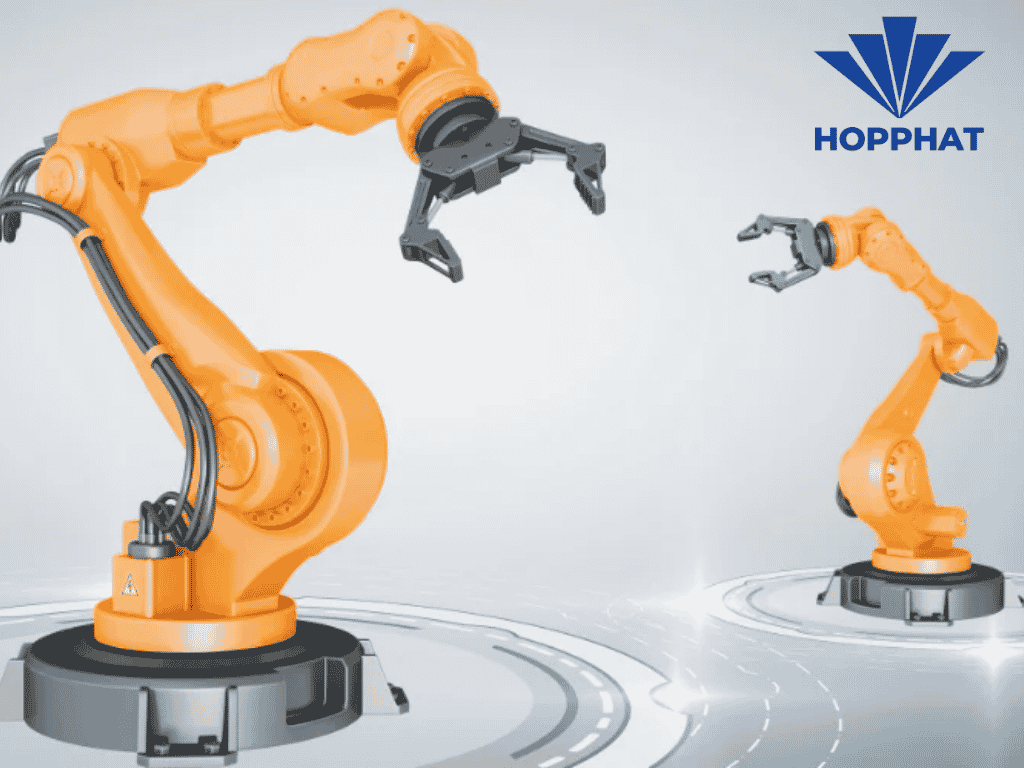

1. Phân loại cánh tay robot theo cấu trúc cơ khí

Mỗi cấu trúc cơ học của cánh tay robot đều được thiết kế để giải quyết một bài toán hình học và động lực học riêng biệt trong không gian sản xuất.

Robot Cartesian (Robot hệ tọa độ vuông góc)

Đây là loại cánh tay robot hoạt động dựa trên ba trục tuyến tính X, Y và Z đặt vuông góc với nhau. Cấu trúc này cực kỳ cứng vững, cho phép robot thực hiện các thao tác với độ chính xác rất cao trên một diện tích lớn. Trong thực tế, cánh tay robot Cartesian thường được ứng dụng trong các quy trình gắp thả phôi lớn, vận chuyển vật liệu nặng hoặc các hệ thống in 3D công nghiệp quy mô lớn.

Robot SCARA (Selective Compliance Assembly Robot Arm)

Cánh tay robot SCARA được thiết kế với hai khớp xoay song song, cho phép thực hiện các chuyển động trơn tru trong mặt phẳng nằm ngang nhưng cực kỳ cứng vững theo phương thẳng đứng. Loại cánh tay robot này là lựa chọn tối ưu cho các công việc lắp ráp linh kiện điện tử, nơi yêu cầu sự nhanh nhẹn trong gắp thả phôi vào các vị trí chính xác với tốc độ cao.

Robot Delta (Robot song song)

Khác biệt hoàn toàn với các dòng cánh tay robot truyền thống, robot Delta sử dụng các cánh tay đòn song song để điều khiển đầu công cụ bên dưới. Cấu trúc này tạo ra khối lượng chuyển động cực thấp, cho phép cánh tay robot đạt được gia tốc khủng khiếp. Đây là "vua" trong các ứng dụng gắp thả tốc độ cao (pick and place) trong ngành thực phẩm, đóng gói và dược phẩm.

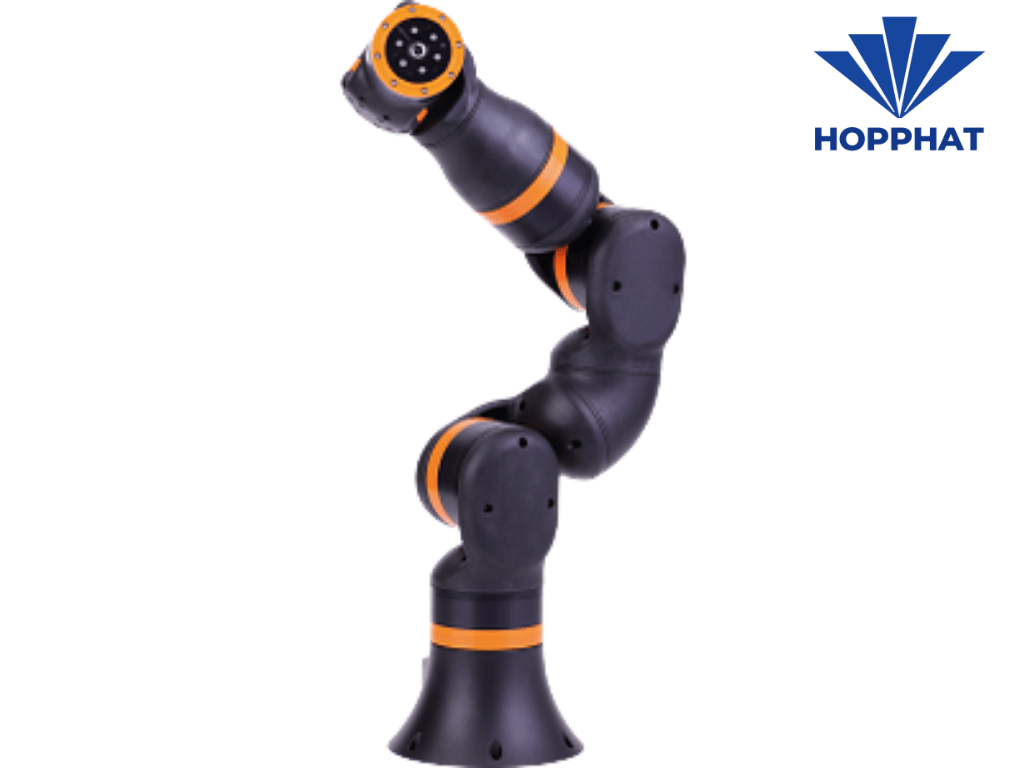

2. Cánh tay robot khớp nối (Articulated Robot)

Được mô phỏng theo cấu trúc cánh tay con người, cánh tay robot khớp nối (Articulated Robot) là loại phổ biến nhất nhờ sự linh hoạt vượt trội với 6 hoặc 7 bậc tự do (DOF).

Khả năng vận động đa chiều

Với cấu trúc nhiều khớp xoay, cánh tay robot này có thể dễ dàng tiếp cận các vị trí khuất, thực hiện các chuyển động phức tạp mà các dòng robot khác không thể thực hiện được. Sự linh hoạt này giúp cánh tay robot trở thành công cụ đắc lực trong hàn hồ quang, phun sơn tự động và lắp ráp các cụm chi tiết phức tạp.

Không gian làm việc (Work Envelope)

Cánh tay robot khớp nối sở hữu không gian làm việc hình cầu hoặc hình cầu khuyết, cho phép nó bao quát một khu vực lớn xung quanh tâm robot. Điều này giúp tối ưu hóa diện tích lắp đặt trong các dây chuyền sản xuất cần tích hợp nhiều trạm làm việc khác nhau quanh một tâm thao tác.

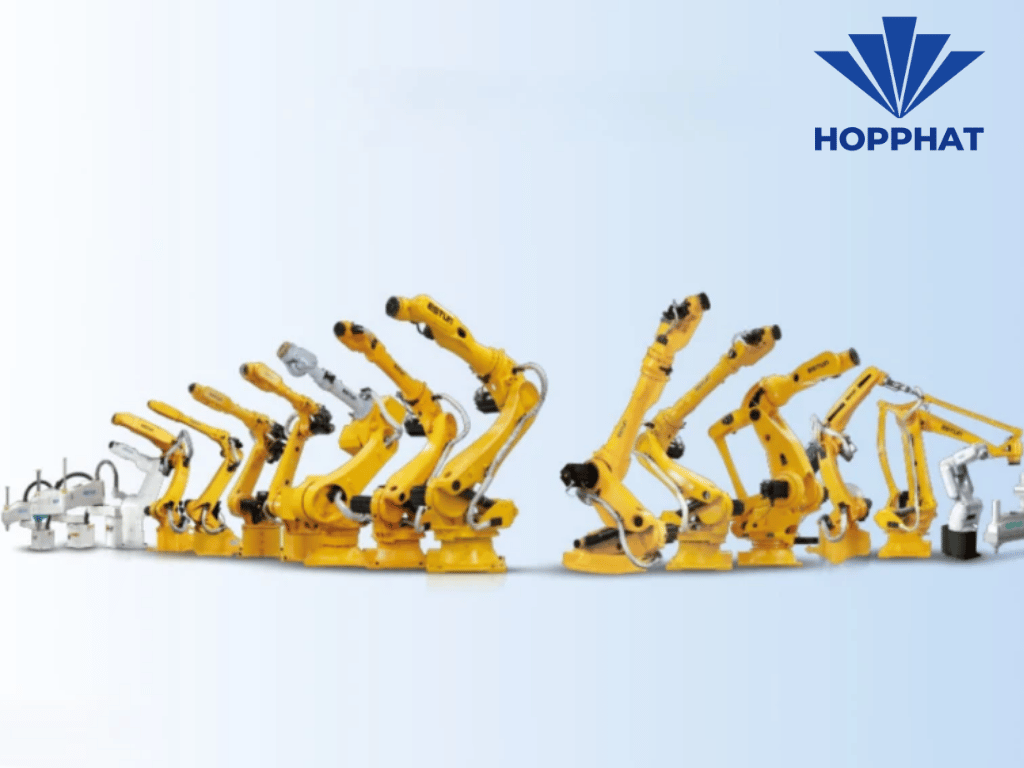

3. Các tiêu chí lựa chọn cánh tay robot cho dây chuyền

Việc đưa cánh tay robot vào sản xuất đòi hỏi sự tính toán kỹ lưỡng về các thông số động lực học và yêu cầu kỹ thuật.


Tối ưu hóa bộ gắp cuối (End-of-Arm Tooling - EOAT)

Hiệu quả của một cánh tay robot không chỉ phụ thuộc vào chính nó mà còn ở bộ gắp cuối. Việc tích hợp cảm biến lực, thị giác máy tính hay bộ gắp chân không phù hợp sẽ giúp cánh tay robot xử lý linh hoạt nhiều loại vật liệu khác nhau, từ mảnh kim loại sắc nhọn đến các loại trứng dễ vỡ trong công nghiệp thực phẩm.

4. Quy trình tích hợp và vận hành an toàn

Khi triển khai cánh tay robot vào nhà máy, sự an toàn của người vận hành và tính ổn định của thiết bị là ưu tiên hàng đầu.

• Thiết lập hàng rào kỹ thuật: Sử dụng cảm biến laser hoặc rèm ánh sáng để tạo vùng an toàn quanh cánh tay robot, tự động dừng máy khi có sự xâm nhập ngoài ý muốn.

• Tích hợp hệ thống điều khiển (PLC/PAC): Đảm bảo cánh tay robot đồng bộ hoàn hảo với tốc độ băng tải và các tín hiệu từ hệ thống quản lý tổng thể.

• Bảo trì dự báo: Thiết lập lịch trình bôi trơn các khớp nối và kiểm tra độ rơ của các bộ truyền động bánh răng sóng (harmonic drive) trên cánh tay robot định kỳ.

Sự kết hợp giữa con người và máy móc

Trong suốt quá trình làm việc với các hệ thống tự động hóa, tôi nhận thấy cánh tay robot không nhằm mục đích thay thế con người, mà là công cụ để giải phóng sức lao động khỏi các tác vụ nguy hiểm và lặp đi lặp lại. Việc lựa chọn loại cánh tay robot phù hợp chỉ là bước đầu tiên; sự thành công thực sự nằm ở cách bạn tối ưu hóa lộ trình chạy dao và phối hợp nhịp nhàng giữa máy móc và tư duy kỹ thuật của người vận hành. Hy vọng những phân tích này đã mang lại cái nhìn toàn diện để bạn tự tin hơn trong việc đầu tư và vận hành các hệ thống tự động hóa tại đơn vị mình.
