Trong hệ thống sản xuất tự động, xi lanh điện (Electric Linear Actuator) đóng vai trò là "điểm cuối" của mọi lệnh thực thi. Nếu PLC là bộ não, Driver là hệ thần kinh, thì xi lanh điện chính là bàn tay thực hiện. Tuy nhiên, một thực tế là hơn 70% sự cố của xi lanh điện không đến từ bản thân thiết bị mà đến từ sự mất đồng bộ trong hệ thống. Bài viết này sẽ giúp bạn nhìn nhận các lỗi thường gặp dưới góc độ kỹ thuật hệ thống để có phương án xử lý triệt để.

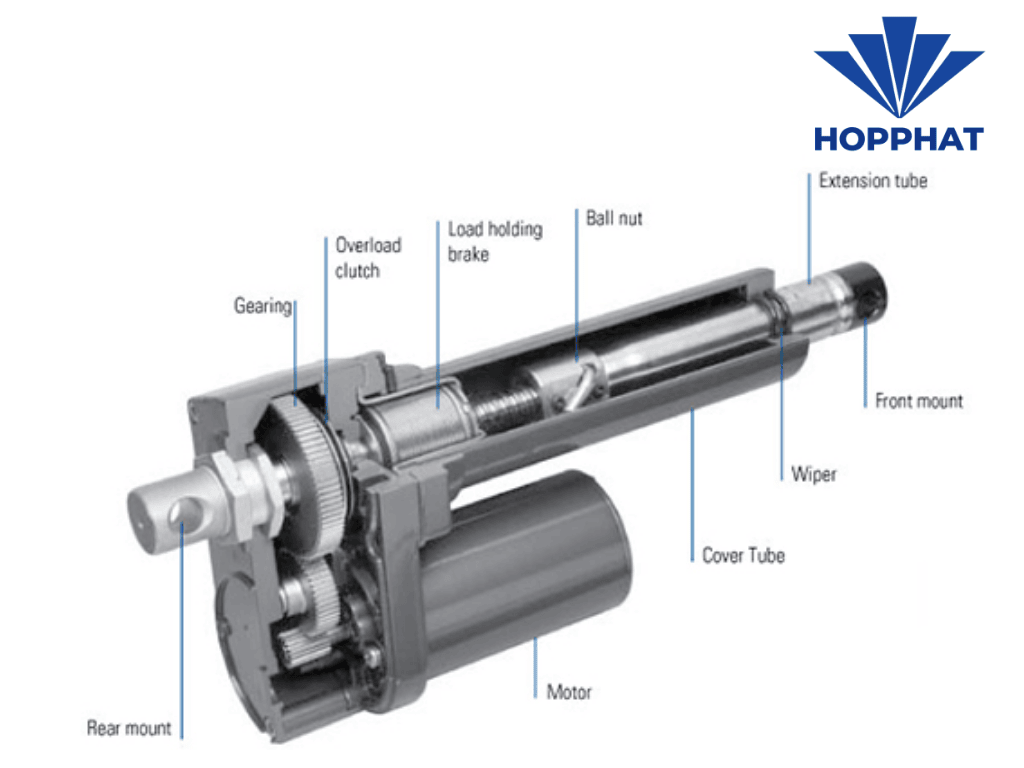

1. Hệ thống hóa cấu trúc: Tại sao Xi lanh điện lại hỏng?
Để khắc phục lỗi, chúng ta cần hiểu xi lanh điện là một thực thể kết hợp giữa: Động cơ (Servo/Step) + Cơ cấu truyền động (Trục vít - Đai ốc) + Hệ thống dẫn hướng.
Trong mô hình tự động hóa:
Tại Cấp độ 1 (Field Level): Đây là nơi phát sinh các lỗi về mài mòn cơ khí và cảm biến.
Tại Cấp độ 2 (Control Level): Đây là nơi phát sinh các lỗi về xung điều khiển, nhiễu tín hiệu và sai lệch thông số Driver.

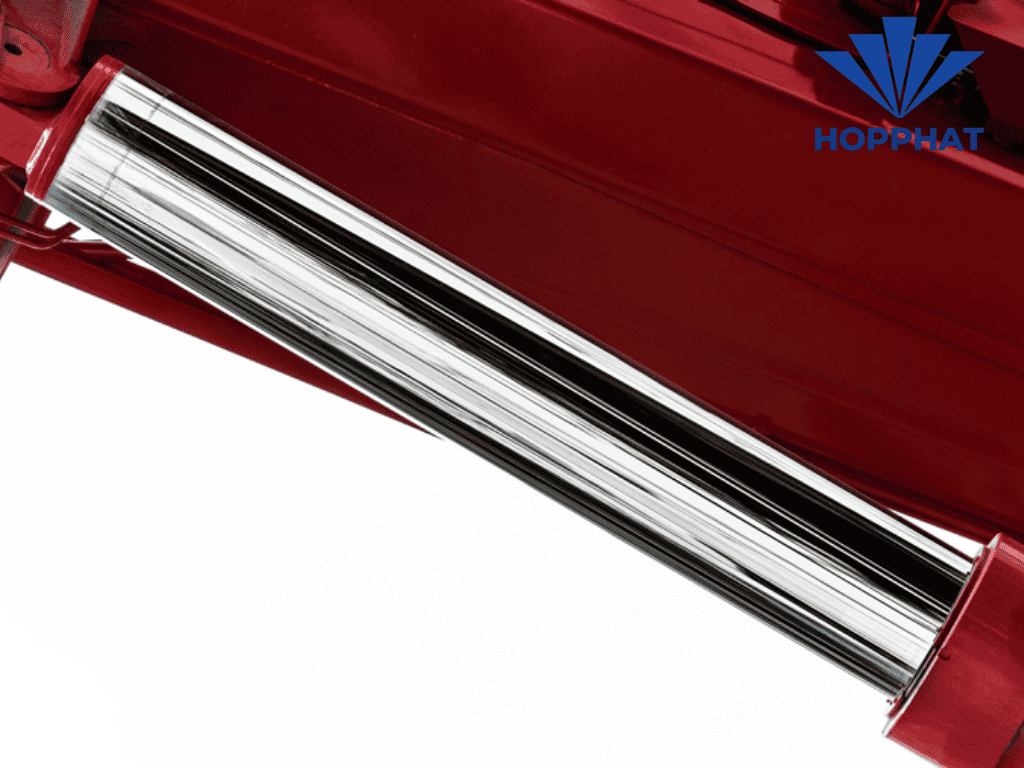

2. Chẩn đoán lỗi theo triệu chứng vận hành
Thay vì liệt kê danh sách, chúng ta sẽ đi từ những "triệu chứng" mà bạn thường gặp phải dưới xưởng sản xuất:
Triệu chứng 1: Xi lanh chạy không ổn định, bị giật hoặc mất bước (Missing Steps)
Đây là lỗi cực kỳ phổ biến trong các máy cắt Laser hoặc máy chấn có chu kỳ làm việc nhanh.
Phân tích nguyên nhân: * Cơ khí: Trục vít bị rơ hoặc kẹt bụi kim loại làm tăng ma sát đột ngột.
Điện: Dòng điện cấp cho động cơ không đủ (Voltage drop) khi tải tăng cao.
Tín hiệu: Nhiễu điện từ (EMI) từ các thiết bị cao áp xung quanh làm sai lệch xung (Pulse) gửi đến Driver.
Giải pháp khắc phục: 1. Kiểm tra và vệ sinh máng dẫn hướng, trục vít.
2. Sử dụng dây cáp bọc kim loại (Shielded cable) và tiếp địa (Grounding) đúng cách cho Driver.
3. Tăng cường độ dòng điện (Current) trong cài đặt Driver nếu xi lanh phải đẩy tải nặng.
Triệu chứng 2: Xi lanh phát ra tiếng rít kim loại (Squeaking)
Phân tích nguyên nhân: * Khô mỡ tại ổ bi hoặc trục vít.
Bạc lót dẫn hướng bị mòn làm thanh đẩy (Rod) cọ xát vào thân xi lanh.
Giải pháp khắc phục: 1. Bơm mỡ bôi trơn định kỳ (Lithium-based grease).
2. Kiểm tra độ thẳng hàng: Nếu xi lanh bị lắp nghiêng dù chỉ $1^\circ$, lực ngang (Side load) sẽ phá hủy bạc lót rất nhanh.
Triệu chứng 3: Driver báo lỗi (Alarm) và xi lanh dừng đột ngột
Mỗi Driver (Bộ điều khiển động cơ) đều có bảng mã lỗi riêng. Thông thường là các lỗi: Overcurrent (Quá dòng), Overvoltage (Quá áp) hoặc Encoder Error.
Phân tích nguyên nhân: * Xi lanh va chạm vào vật cản cơ khí khiến động cơ bị kẹt (Stall).
Bộ mã hóa (Encoder) bị bẩn hoặc lỏng giắc cắm, khiến hệ thống mất phản hồi vị trí.
Giải pháp khắc phục: 1. Kiểm tra hành trình máy xem có vật cản không.
2. Kiểm tra kết nối cáp Encoder. Nếu lỗi Encoder lặp lại, có thể mắt đọc bên trong đã hỏng do rung động mạnh.
Triệu chứng 4: Sai số vị trí ngày càng tăng (Position Drift)
Sản phẩm cắt Laser hoặc chấn gấp không còn đúng kích thước như ban đầu.
Phân tích nguyên nhân: * Khớp nối (Coupling) giữa động cơ và trục vít bị lỏng.
Đai ốc trục vít bị mòn khiến độ rơ (Backlash) tăng lên.
Giải pháp khắc phục: 1. Siết chặt lại các ốc lục giác tại khớp nối.
2. Đo đạc lại độ rơ và nhập thông số bù (Compensation) vào bộ điều khiển CNC.

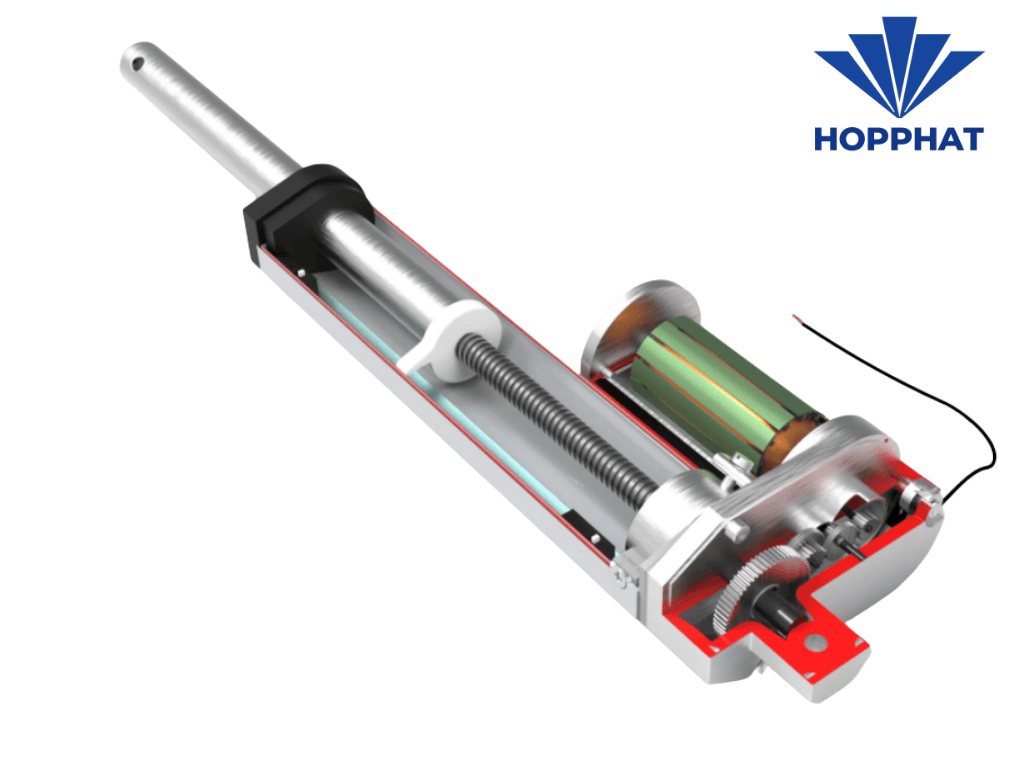

3. Quy trình "Bắt bệnh" 4 bước dành cho kỹ thuật viên
Khi xi lanh điện gặp sự cố, hãy thực hiện quy trình sau để tiết kiệm thời gian:
Tách biệt (Isolation): Tháo tải ra khỏi xi lanh. Nếu xi lanh chạy tốt khi không tải, vấn đề nằm ở cơ cấu cơ khí bên ngoài.
Kiểm tra Driver (Interface): Quan sát mã lỗi trên Driver. Tra cứu bảng mã (Manual) để biết chính xác đó là lỗi điện hay lỗi quá tải.
Kiểm tra truyền động tay (Manual Test): Nếu xi lanh có núm xoay tay, hãy thử xoay. Nếu thấy nặng hoặc kẹt ở một điểm nhất định, chắc chắn trục vít bên trong đã bị hư hỏng cơ khí.
Kiểm tra mức logic (Logic Check): Sử dụng phần mềm giám sát (Level 3) để xem tín hiệu từ PLC gửi xuống có bị ngắt quãng không.
4. Chiến lược bảo trì để xi lanh điện bền bỉ trên 10 năm
Với tư cách là người làm nghề lâu năm, tôi khuyên bạn nên xây dựng một bộ quy chuẩn bảo trì:
Môi trường làm việc: Nếu xưởng có nhiều bụi mịn (như xưởng cắt gỗ hoặc mài kim loại), bắt buộc phải sử dụng xi lanh có cấp bảo vệ IP65 trở lên và có bao che (Bellows).
Quản lý nhiệt độ: Lắp thêm quạt tản nhiệt cho tủ điện chứa Driver. Nhiệt độ cao là kẻ thù số một của linh kiện điện tử.
Kiểm tra độ rơ định kỳ: Mỗi 6 tháng, hãy dùng đồng hồ so (Dial Indicator) để kiểm tra độ rơ của trục vít. Việc phát hiện sớm sẽ giúp bạn tránh được những cú dừng máy đột ngột giữa ca sản xuất.
Kết luận
Xi lanh điện là một thiết bị bền bỉ nếu được thấu hiểu và chăm sóc đúng cách. Thay vì chỉ "hỏng đâu sửa đó", việc nắm vững các nguyên lý về dòng điện, xung tín hiệu và ma sát cơ khí sẽ giúp bạn làm chủ hoàn toàn thiết bị này. Hãy nhớ rằng, một chiếc xi lanh điện hoạt động hoàn hảo là tiền đề cho những đường cắt Laser sắc lẹm và những góc chấn CNC chuẩn xác.
