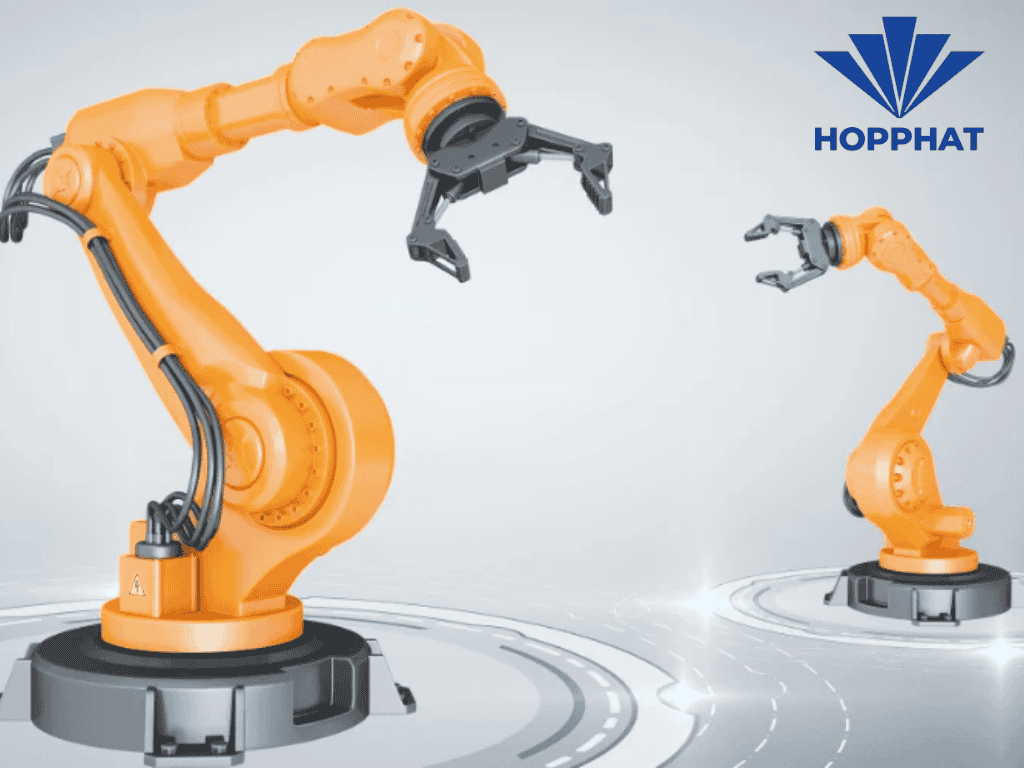

Trong cuộc cách mạng công nghiệp 4.0, cánh tay robot (Industrial Robot Arm) đã vượt xa khỏi định nghĩa về một cỗ máy đơn thuần. Nó là hiện thân của sự chính xác, bền bỉ và khả năng cộng tác thông minh. Đối với các kỹ sư hay chủ doanh nghiệp mới bước chân vào ngành tự động hóa, việc hiểu rõ "nhân viên cơ khí" này là chìa khóa để thay đổi hoàn toàn cục diện sản xuất.

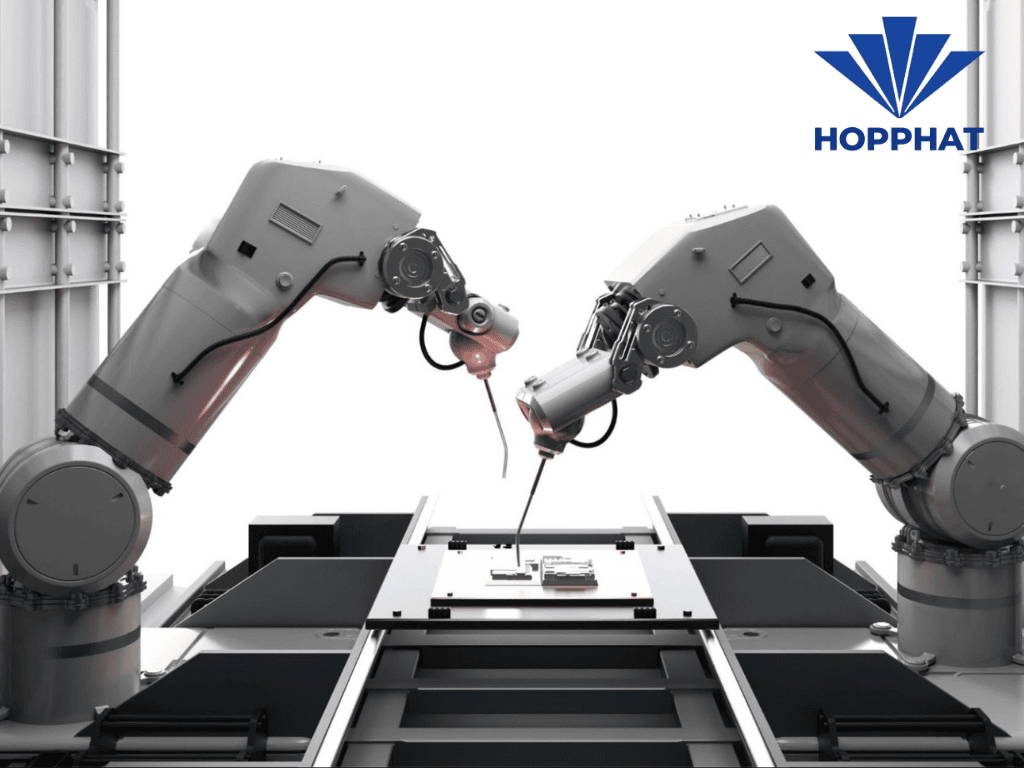

1. Bản Chất Kỹ Thuật: Cánh Tay Robot Không Chỉ Là Sắt Thép
Về mặt định nghĩa, cánh tay robot công nghiệp là một hệ thống cơ điện tử có khả năng lập trình, được thiết kế để thực hiện các công việc với độ chính xác lặp lại cực cao. Tuy nhiên, để hiểu sâu hơn, chúng ta cần phân tích cấu trúc của nó qua ba lăng kính: Cơ học, Điều khiển và Cảm nhận
Cấu trúc cơ học (Kinematics)
Một cánh tay robot thường được cấu tạo từ các phân đoạn cứng nối với nhau bằng các khớp (joints). Số lượng khớp quyết định Số bậc tự do (Degrees of Freedom - DOF).
Một robot 6 trục thông thường có thể tiếp cận bất kỳ điểm nào trong không gian theo bất kỳ hướng nào, tương đương với sự linh hoạt của cánh tay người.
Các khớp này được vận hành bởi động cơ Servo kết hợp với hộp số giảm tốc (thường là hộp số Harmonic hoặc Cycloid) để tạo ra mô-men xoắn cực lớn trong một hình thể nhỏ gọn.
Hệ thống điều khiển và "Hệ thần kinh" cảm biến
Nếu các khớp là cơ bắp, thì bộ điều khiển (Controller) chính là bộ não. Trong hệ thống tự động hóa 5 cấp độ (ISA-95), robot hoạt động như sau:
Cấp độ 1 (Field Level): Các cảm biến lực, cảm biến vị trí (Encoder) tích hợp trong các khớp gửi dữ liệu về trạng thái hiện tại của robot.
Cấp độ 2 (Control Level): Bộ điều khiển xử lý hàng nghìn phép tính toán học phức tạp mỗi giây để giải phương trình "Động học ngược", chuyển đổi tọa độ mong muốn của bạn thành góc xoay cụ thể của từng khớp.

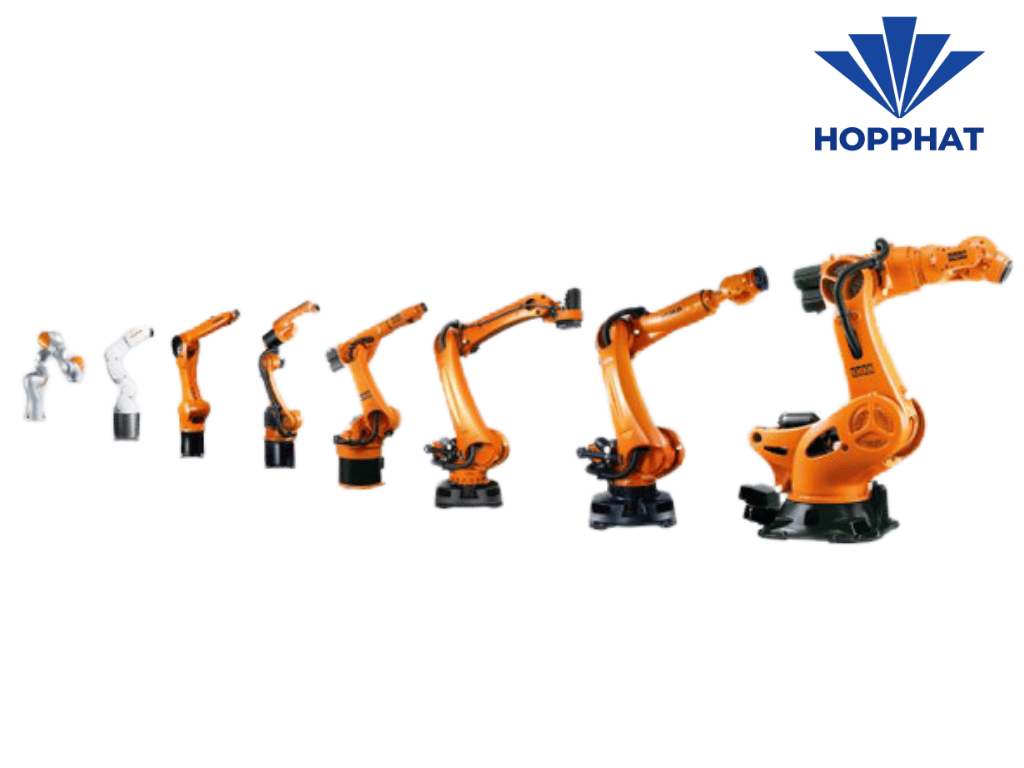

2. Phân Loại Robot Công Nghiệp: Lựa Chọn Dựa Trên Không Gian Hình Học
Không có một loại robot nào là hoàn hảo cho mọi công việc. Việc phân loại chủ yếu dựa trên cấu trúc các khớp và không gian làm việc (Work Envelope) mà chúng tạo ra.
2.1. Robot Khớp Nối (Articulated Robot)
Đây là "ngôi sao" của ngành tự động hóa. Với cấu trúc từ 4 đến 7 trục xoay, nó có thể uốn lượn và luồn lách vào những không gian hẹp.
Thế mạnh: Linh hoạt tối đa.
Ứng dụng: Hàn hồ quang, sơn, lắp ráp và đặc biệt là tending (phục vụ) cho máy chấn CNC. Khi chấn các tấm kim loại lớn, robot này có thể nâng, xoay và giữ phôi chính xác theo nhịp di chuyển của dao chấn.
2.2. Robot SCARA (Selective Compliance Assembly Robot Arm)
SCARA có cấu trúc đặc biệt với hai khớp xoay song song giúp nó cực kỳ cứng vững theo phương thẳng đứng nhưng lại linh hoạt theo phương ngang.
Thế mạnh: Tốc độ kinh ngạc và độ chính xác lặp lại trong mặt phẳng.
Ứng dụng: Pick-and-place (gắp và đặt), lắp ráp linh kiện điện tử, đóng gói dược phẩm.
2.3. Robot Delta (Robot Song Song)
Trông giống như một con nhện khổng lồ treo ngược, robot Delta sử dụng ba cánh tay mỏng nhưng cực chắc để điều khiển một đầu công tác duy nhất.
Thế mạnh: Gia tốc cực lớn, có thể thực hiện hàng trăm chu kỳ gắp mỗi phút.
Ứng dụng: Phân loại sản phẩm trên băng chuyền tốc độ cao.
2.4. Robot Cartesian (Robot Tọa Độ Đường Thẳng)
Di chuyển theo các trục X, Y, Z trên các ray thẳng.
Thế mạnh: Dễ lập trình, không gian làm việc hình hộp chữ nhật rất trực quan, tải trọng có thể cực lớn.
Ứng dụng: Máy cắt Laser CNC, máy in 3D công nghiệp, hệ thống pallet hàng hóa nặng.
2.5. Robot Cộng Tác (Cobot - Collaborative Robot)
Một bước tiến mới về tư duy an toàn. Cobot được thiết kế để làm việc bên cạnh con người mà không cần lồng sắt bảo vệ.
Thế mạnh: Thân thiện, dễ lập trình (thường bằng cách cầm tay chỉ việc), tích hợp cảm biến dừng khẩn cấp khi chạm nhẹ.
Ứng dụng: Kiểm tra chất lượng (QC), hỗ trợ lắp ráp tinh vi cùng công nhân.
3. Tích Hợp Robot Vào Dây Chuyền Máy Chấn CNC Và Cắt Laser
Để đạt được giá trị cao nhất, robot phải được "giao tiếp" tốt với các máy công nghiệp khác.
Robot + Máy cắt Laser
Trong quy trình này, robot có thể đóng hai vai trò:
Robot phục vụ: Tự động đưa tấm kim loại chưa cắt vào máy laser và thu hồi các chi tiết đã cắt xong.
Robot trực tiếp cắt: Đầu cắt laser được gắn thẳng lên tay robot 6 trục. Điều này cho phép cắt các chi tiết kim loại có hình dạng 3D phức tạp (như ống cong, vỏ ô tô) vốn là điều bất khả thi với máy cắt Laser 2D thông thường.

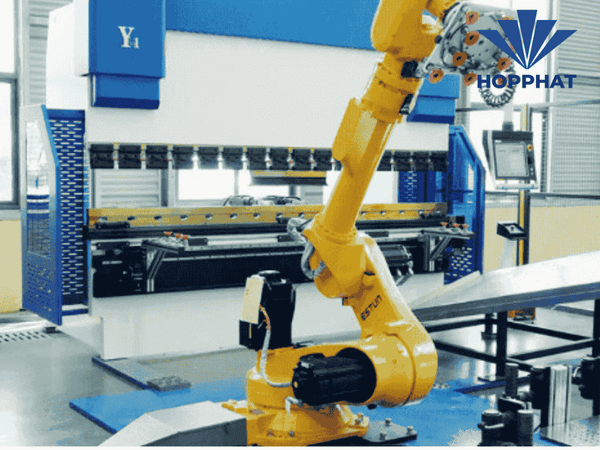

Robot + Máy chấn CNC
Đây là sự kết hợp đòi hỏi trình độ kỹ thuật cao nhất. Robot phải đồng bộ hóa chuyển động với dầm trên của máy chấn. Khi lưỡi chấn ép xuống, tấm kim loại sẽ bị uốn cong lên, robot phải "thuận" theo chuyển động đó để tránh làm biến dạng phôi hoặc gãy cổ robot.
Lợi ích: Loại bỏ hoàn toàn rủi ro cho người lao động khi phải giữ các tấm kim loại nặng và sắc cạnh.
4. Các Phương Pháp Lập Trình Robot Cho Người Mới
Nếu bạn lo lắng về việc phải viết hàng nghìn dòng mã code khô khan, hãy yên tâm vì công nghệ hiện nay đã đơn giản hóa rất nhiều:
Teach Pendant (Bộ dạy học): Một thiết bị cầm tay cho phép bạn điều khiển robot đến từng vị trí và lưu điểm đó lại. Đây là cách phổ biến nhất.
Offline Programming (OLP): Lập trình trên phần mềm mô phỏng 3D trên máy tính. Bạn có thể lập trình cho robot trong khi nó vẫn đang sản xuất đơn hàng khác dưới xưởng.
Lead-through (Cầm tay chỉ việc): Đặc biệt phổ biến trên Cobot. Bạn chỉ cần cầm cánh tay robot di chuyển theo quỹ đạo mong muốn, máy sẽ tự động ghi nhớ và lặp lại.
5. Chiến Lược Đầu Tư: Làm Sao Để Tối Ưu ROI?
Đầu tư vào robot không rẻ, nhưng nó là bài toán về lợi nhuận lâu dài. Doanh nghiệp cần lưu ý:
Tải trọng và Tầm với: Đừng mua một con robot quá lớn cho một công việc nhỏ, vì nó sẽ gây lãng phí năng lượng và diện tích.
Hệ sinh thái linh kiện: Ưu tiên các loại robot dễ tìm kiếm linh kiện thay thế và có cộng đồng hỗ trợ lớn.
Tích hợp tầng cao (Level 3 & 4): Hãy đảm bảo robot của bạn có khả năng kết nối với hệ thống giám sát SCADA và quản lý sản xuất MES để theo dõi hiệu suất thiết bị tổng thể (OEE).
Kết Luận
Cánh tay robot công nghiệp chính là cầu nối đưa xưởng sản xuất truyền thống bước vào kỷ nguyên thông minh. Nó không thay thế con người, mà nâng tầm con người lên vị trí của những người điều phối và sáng tạo. Việc hiểu rõ cấu trúc, phân loại và cách thức vận hành của robot sẽ là nền tảng vững chắc để bạn xây dựng một tương lai sản xuất đột phá và bền vững.
