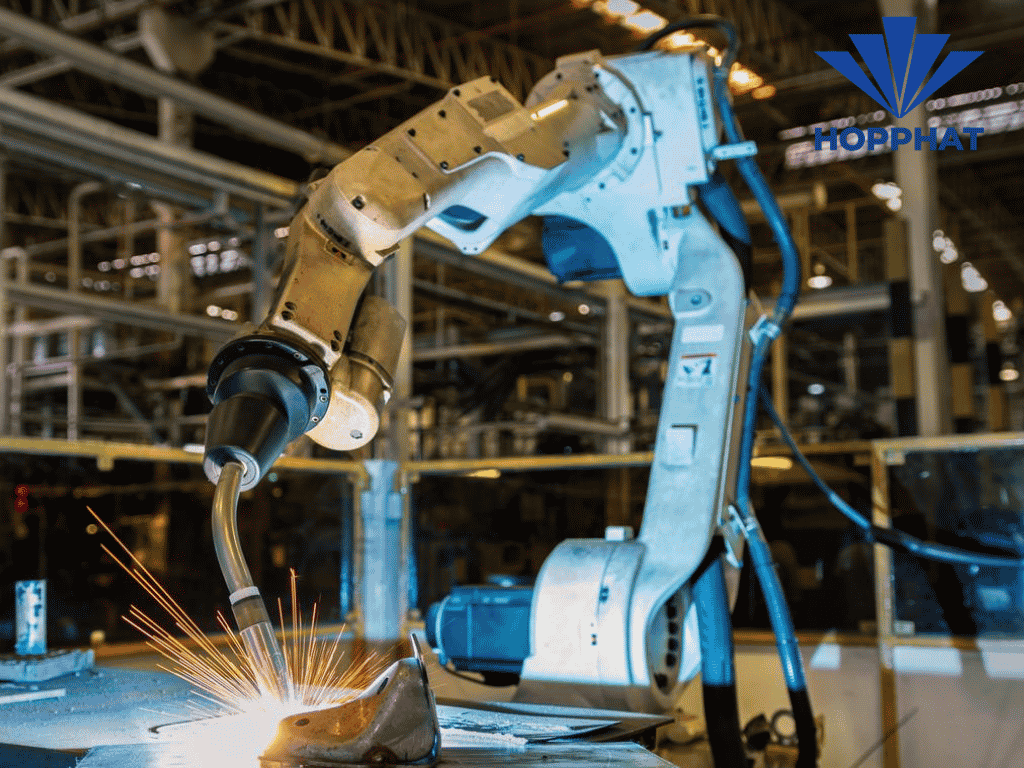

Cấu Tạo Chi Tiết Của Một Hệ Robot Hàn Công Nghiệp Hoàn Chỉnh

Trong ngành cơ khí chế tạo, hệ robot hàn không chỉ là một cánh tay máy đơn thuần mà là một tổ hợp cơ điện tử phức tạp được thiết kế để duy trì độ ổn định nhiệt và hình học tuyệt đối. Việc hiểu rõ cấu tạo của hệ robot hàn là tiền đề để các kỹ sư tối ưu hóa chất lượng mạch hàn, giảm thiểu biến dạng nhiệt và tăng năng suất cho dây chuyền sản xuất hàng loạt.

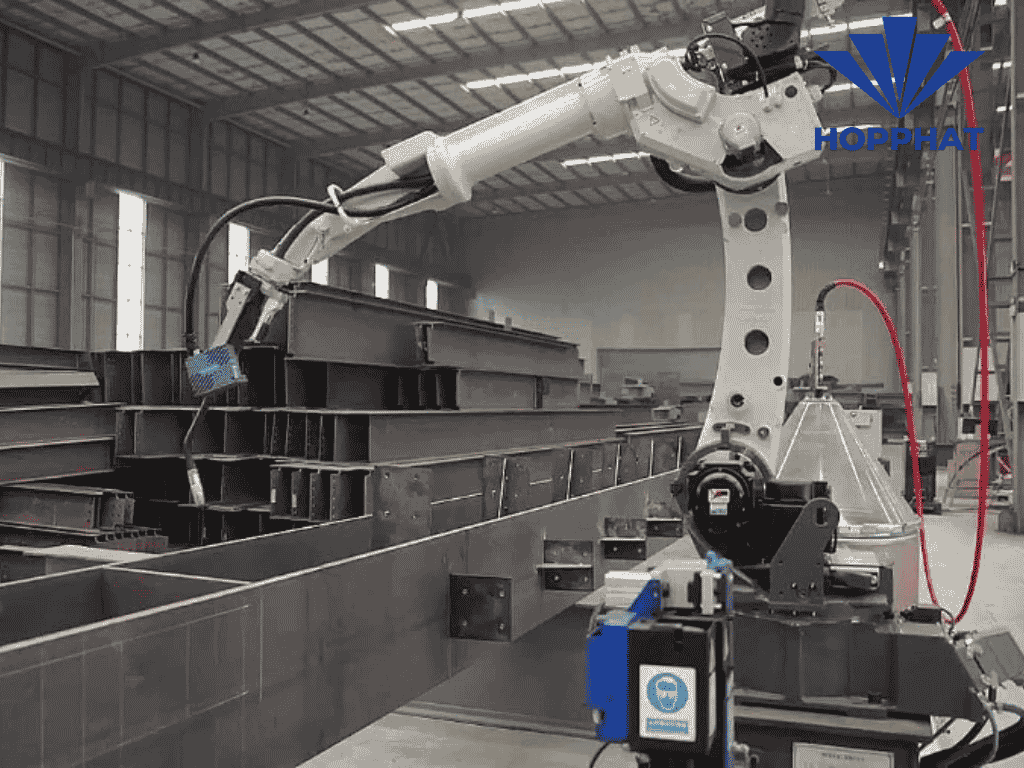

1. Các thành phần cốt lõi của một hệ robot hàn tiêu chuẩn

Một hệ robot hàn vận hành hiệu quả là sự kết hợp đồng bộ giữa cơ khí chính xác, công nghệ điện tử công suất và hệ thống điều khiển lập trình.

Tay máy (Robot Manipulator)

Đây là thành phần đảm nhận chuyển động không gian. Với các dòng hệ robot hàn hiện đại, tay máy thường là loại robot khớp nối 6 bậc tự do, cho phép duy trì khoảng cách và góc nghiêng mỏ hàn (torch angle) không đổi so với phôi dù biên dạng có phức tạp đến đâu. Sự cứng vững của các khớp truyền động quyết định trực tiếp đến độ ổn định của hồ quang hàn.

Nguồn hàn và Bộ cấp dây (Power Source & Wire Feeder)

Nguồn hàn là "trái tim" cung cấp dòng điện và điện áp để tạo ra hồ quang. Trong hệ robot hàn, nguồn hàn phải có khả năng điều khiển xung kỹ thuật số (digital pulse control) để giảm thiểu văng tóe. Bộ cấp dây được thiết kế với động cơ servo có độ chính xác cao, đảm bảo tốc độ cấp dây đồng bộ hoàn hảo với vận tốc di chuyển của tay máy, giúp mạch hàn luôn đều đặn.

2. Hệ thống phụ trợ và công nghệ tích hợp

Sức mạnh thực sự của một hệ robot hàn nằm ở các hệ thống phụ trợ giúp tăng cường tính thông minh và độ an toàn cho quy trình sản xuất.

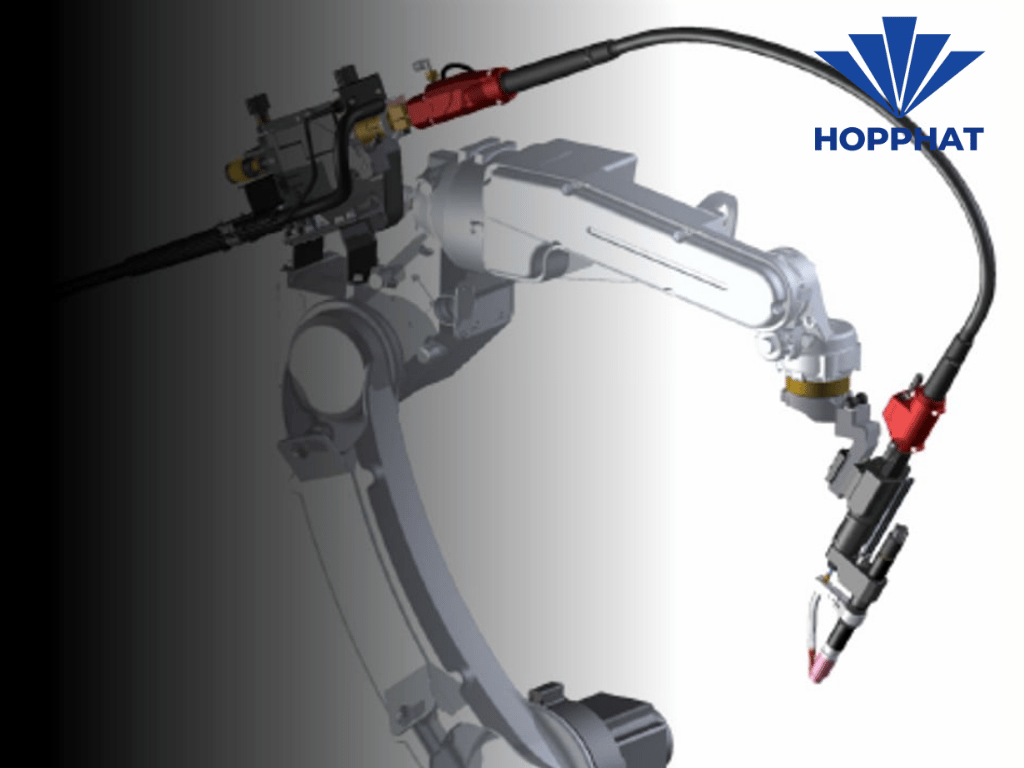

Mỏ hàn và Hệ thống làm mát

Mỏ hàn trên hệ robot hàn được thiết kế chuyên dụng với khả năng chịu nhiệt cao. Hệ thống làm mát (thường là làm mát bằng nước) giúp duy trì nhiệt độ ổn định cho mỏ hàn trong các ca làm việc cường độ cao, từ đó bảo vệ các linh kiện như béc hàn và chụp khí khỏi bị biến dạng nhiệt.

Hệ thống làm sạch béc hàn (Torch Cleaning Station)

Muội than và vảy hàn là kẻ thù của độ chính xác. Hệ robot hàn thường được tích hợp một trạm làm sạch tự động. Định kỳ sau một số chu kỳ hàn, cánh tay robot sẽ di chuyển mỏ hàn đến trạm này để cắt dây, thổi sạch xỉ và phun dung dịch chống dính, đảm bảo hồ quang luôn được duy trì ở trạng thái tốt nhất.

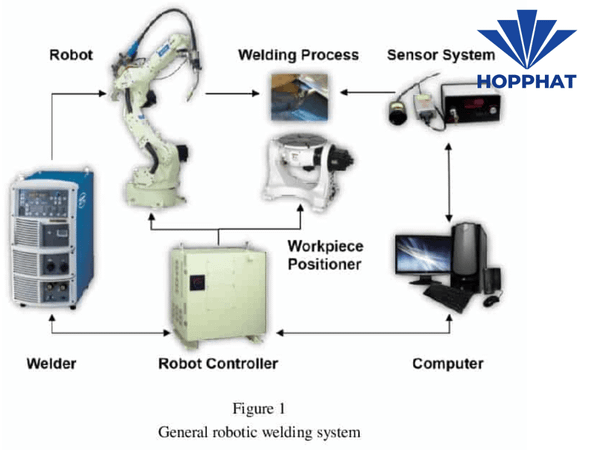

3. Vai trò của hệ thống điều khiển trong hệ robot hàn

Bộ điều khiển (Robot Controller) đóng vai trò trung tâm trong việc xử lý thuật toán và đồng bộ các tín hiệu giữa các thành phần.

Công nghệ cảm biến dò đường hàn (Seam Tracking)

Với những phôi hàn lớn hoặc có sai số lắp ghép, hệ robot hàn cần sự hỗ trợ của các cảm biến laser hoặc cảm biến hồ quang (through-arc seam tracking). Hệ thống này cho phép robot tự động điều chỉnh tọa độ theo thời gian thực, giúp mỏ hàn luôn đi đúng vào khe hàn ngay cả khi phôi bị biến dạng do nhiệt trong quá trình hàn.

4. Tư duy quản trị và bảo trì hệ thống hàn tự động

Việc vận hành hệ robot hàn đòi hỏi sự nghiêm ngặt trong bảo dưỡng để giữ vững độ tin cậy.

• Kiểm tra độ đồng tâm: Sự lệch tâm của dây hàn so với béc hàn sẽ làm hỏng kết cấu hồ quang. Cần kiểm tra định kỳ linh kiện tiêu hao.

• Quản trị khí bảo vệ: Chất lượng khí CO2/Argon ảnh hưởng trực tiếp đến độ sạch của mối hàn. Cần đảm bảo hệ thống cấp khí không lẫn hơi nước.

• Sao lưu dữ liệu lập trình: Lưu trữ định kỳ các chương trình hàn và tham số nguồn hàn để phục hồi nhanh chóng khi xảy ra sự cố phần mềm.

Lời kết

Một hệ robot hàn hoàn chỉnh không chỉ là thiết bị gia công, mà là một hệ thống sản xuất thông minh. Khi các thành phần từ cánh tay máy, nguồn hàn cho đến hệ thống cảm biến dò đường được đồng bộ hóa, doanh nghiệp sẽ đạt được sự ổn định về chất lượng mối hàn mà không một tay thợ hàn thủ công nào có thể lặp lại chính xác 100% trong thời gian dài. Hiểu rõ cấu tạo là bước đầu tiên để bạn làm chủ công nghệ này, từ đó nâng cao giá trị cạnh tranh trong ngành gia công cơ khí chính xác.
