Máy bào rãnh (hay còn gọi là máy xẻ rãnh kim loại) là một thiết bị gia công chuyên biệt, được thiết kế để tạo ra các rãnh chữ V, chữ U hoặc các hình dạng đặc biệt khác trên bề mặt kim loại tấm, đặc biệt là Inox và thép. Việc tạo rãnh này giúp giảm độ dày vật liệu tại đường chấn, làm cho quá trình uốn cong (chấn gấp) trở nên dễ dàng, chính xác hơn, đồng thời tạo ra các góc vuông sắc nét, nâng cao tính thẩm mỹ của sản phẩm.

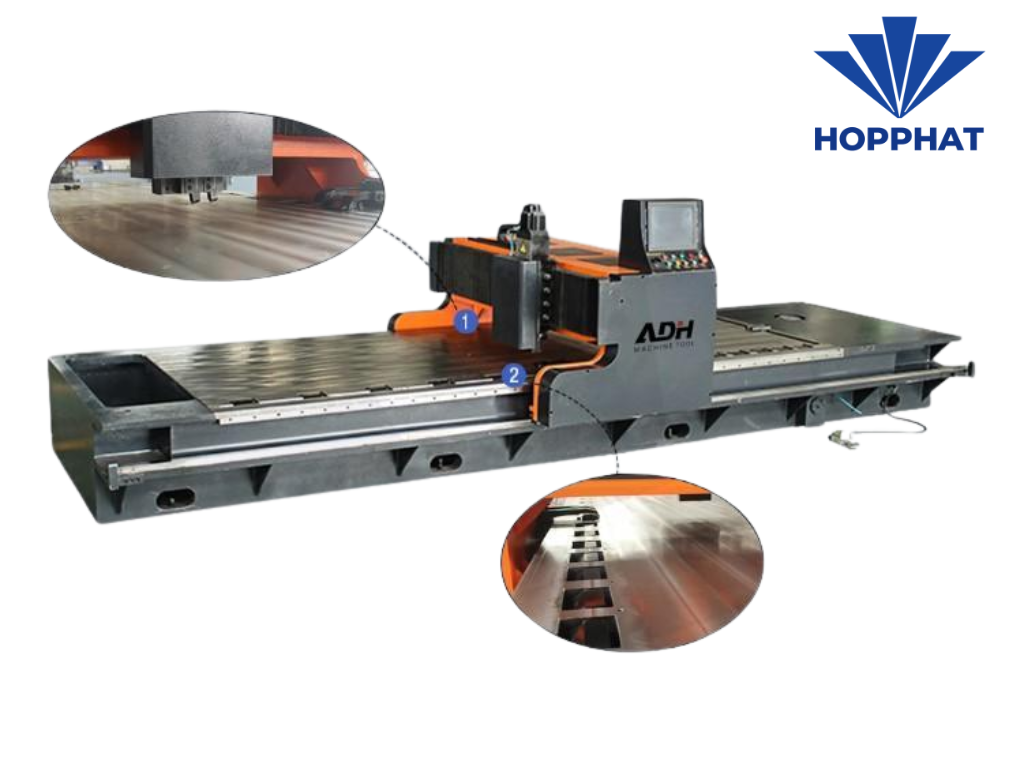

1. Cấu tạo cơ bản của Máy Bào Rãnh
Máy bào rãnh hiện đại (thường là loại CNC) có cấu tạo phức tạp, bao gồm các hệ thống chính sau:
A. Khung máy và Bàn làm việc
Khung máy: Là kết cấu thép hàn nguyên khối, có độ cứng vững cao để chịu lực cắt và rung động trong quá trình bào.
Bàn làm việc: Nơi đặt và cố định tấm kim loại. Bề mặt bàn làm việc được thiết kế phẳng, thường làm từ thép chất lượng cao để đảm bảo độ chính xác. Một số máy cao cấp có khả năng tự động kẹp và dịch chuyển tấm phôi.
B. Hệ thống Dao cắt (Tooling System)
Đầu dao cắt: Là bộ phận quan trọng nhất, chứa các lưỡi dao bào chuyên dụng. Các lưỡi dao này thường được chế tạo từ Carbide (Hợp kim cứng) để chống mài mòn và chịu nhiệt tốt.
Số lượng dao: Máy có thể sử dụng một hoặc nhiều dao cắt đồng thời (thường là 3-4 dao) để tăng tốc độ và độ chính xác của rãnh V.
C. Hệ thống truyền động và điều khiển
Trục chuyển động: Máy bào rãnh CNC hiện đại có các trục X, Y, Z.
Trục Y: Điều khiển vị trí trước/sau của thanh kẹp hoặc đầu dao.
Trục X: Điều khiển chuyển động ngang của đầu dao dọc theo chiều dài tấm phôi.
Trục Z: Điều khiển độ sâu của dao cắt, quyết định chiều sâu của rãnh V.
Động cơ và Hệ thống dẫn hướng: Thường sử dụng động cơ Servo kết hợp với vít me bi (Ball Screw) và ray dẫn hướng tuyến tính (Linear Guide) để đảm bảo chuyển động mượt mà, chính xác cao.
Bộ điều khiển CNC: Là "bộ não" của máy, cho phép người vận hành lập trình đường đi của dao, tốc độ cắt và độ sâu rãnh chính xác.
2. Nguyên lý làm việc của Máy Bào Rãnh
Máy bào rãnh hoạt động theo nguyên lý cắt gọt cơ khí, tương tự như máy phay hoặc máy bào.
Cố định phôi: Tấm kim loại được đặt lên bàn máy và cố định bằng hệ thống kẹp thủy lực hoặc kẹp khí nén.
Lập trình: Người vận hành nhập các thông số bao gồm vị trí rãnh, độ sâu rãnh, và tốc độ bào vào bộ điều khiển CNC. Ví dụ: Rãnh V 90∘ cần chấn vuông góc.
Di chuyển dao: Bộ điều khiển CNC điều khiển các trục chuyển động (X, Y, Z) đưa lưỡi dao cắt tới vị trí bắt đầu. Trục Z điều chỉnh độ sâu cắt cần thiết.
Quá trình bào rãnh: Đầu dao cắt di chuyển dọc theo trục X (chiều dài tấm phôi) với tốc độ đã lập trình, cắt vật liệu thành rãnh V (hoặc U). Quá trình này được thực hiện nhiều lần (multi-pass) để đảm bảo độ chính xác và tránh quá tải cho dao, đặc biệt khi bào rãnh trên vật liệu dày.
Thu hồi dao và Hoàn tất: Sau khi rãnh hoàn thành, trục Z nâng dao lên, đầu dao trở về vị trí an toàn. Tấm kim loại được tháo ra và sẵn sàng cho công đoạn chấn gấp tiếp theo.
3. Ứng dụng và Lợi ích của Máy Bào Rãnh
Máy bào rãnh là công cụ không thể thiếu trong các ngành công nghiệp đòi hỏi độ hoàn thiện cao:
Tạo góc sắc nét (Sharp Edges): Khắc phục nhược điểm của máy chấn truyền thống, giúp tạo ra các góc chấn 90∘ gần như hoàn hảo, đặc biệt quan trọng trong sản xuất hộp, tủ, và trang trí nội ngoại thất.
Gia công vật liệu dày: Với vật liệu dày, máy bào rãnh cho phép chấn gấp dễ dàng hơn bằng cách loại bỏ một phần lớn kim loại tại vị trí uốn.
Cải thiện chất lượng mối hàn: Các rãnh U hoặc V được tạo ra có thể đóng vai trò là mối nối hàn vát mép chuẩn xác, giảm thiểu khuyết tật hàn.
4. Kết luận: Công cụ tạo hình kim loại tấm hoàn hảo
Máy bào rãnh đã trở thành một công nghệ bổ sung quan trọng cho máy chấn CNC. Việc sử dụng máy bào rãnh giúp nâng cao đáng kể chất lượng sản phẩm kim loại tấm, đặc biệt là trong các ứng dụng đòi hỏi độ chính xác cao và tính thẩm mỹ tuyệt đối. Đây là khoản đầu tư chiến lược giúp doanh nghiệp tối ưu hóa quy trình gia công, tạo ra các sản phẩm vượt trội.
