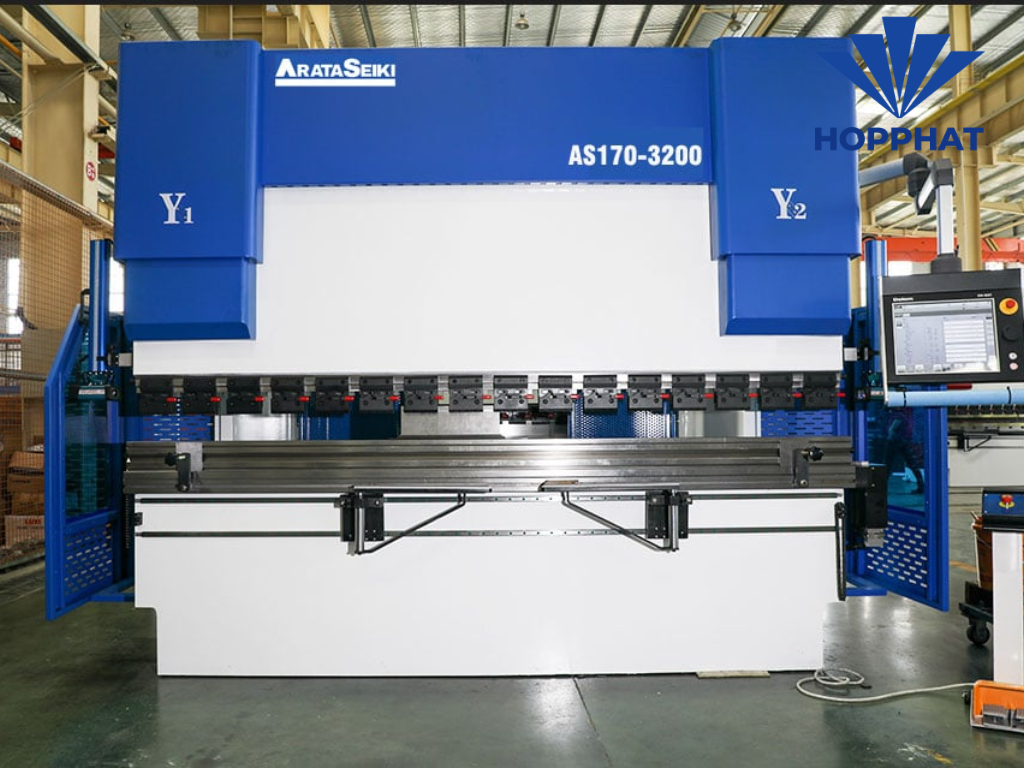

Máy Chấn ADH (Press Brake ADH) là thiết bị chuyên dụng không thể thiếu trong lĩnh vực gia công kim loại tấm, có chức năng sử dụng lực ép để tạo hình các góc và biên dạng. Các dòng Máy Chấn ADH hiện đại thường sử dụng công nghệ thủy lực đồng bộ và được điều khiển bằng hệ thống CNC (Delem, Cybelec) để đảm bảo độ chính xác và hiệu suất cao.
1. Cấu tạo chính của Máy Chấn ADH
Một Máy Chấn ADH điển hình được xây dựng trên một nền tảng cơ khí vững chắc, kết hợp với hệ thống điều khiển điện tử tinh vi:
A. Khung và Bàn máy (Frame and Bed)
Thân máy: Là kết cấu thép hàn nguyên khối, có khả năng chịu lực chấn cực lớn mà không bị biến dạng.
Bàn máy: Nơi đặt cối chấn (khuôn dưới). Phần bàn máy thường tích hợp hệ thống Crowning (bù lệch) tự động hoặc thủ công. Chức năng của Crowning là hiệu chỉnh độ võng giữa bàn máy khi chịu áp lực, đảm bảo góc chấn đồng nhất trên toàn bộ chiều dài làm việc.
B. Hệ thống công cụ (Tooling System)
Chày (Punch): Lưỡi chấn được gắn vào dầm trên (Ram). Có nhiều hình dạng khác nhau (chữ V, R, L) để tạo ra các góc chấn đa dạng.
Cối chấn (Die): Khuôn dưới, gắn cố định trên bàn máy, là nơi tấm kim loại được ép vào.
Hệ thống kẹp khuôn: Đảm bảo chày và cối được cố định chắc chắn và cho phép thay đổi dụng cụ nhanh chóng.
C. Hệ thống truyền động và điều khiển (Hydraulic/CNC System)

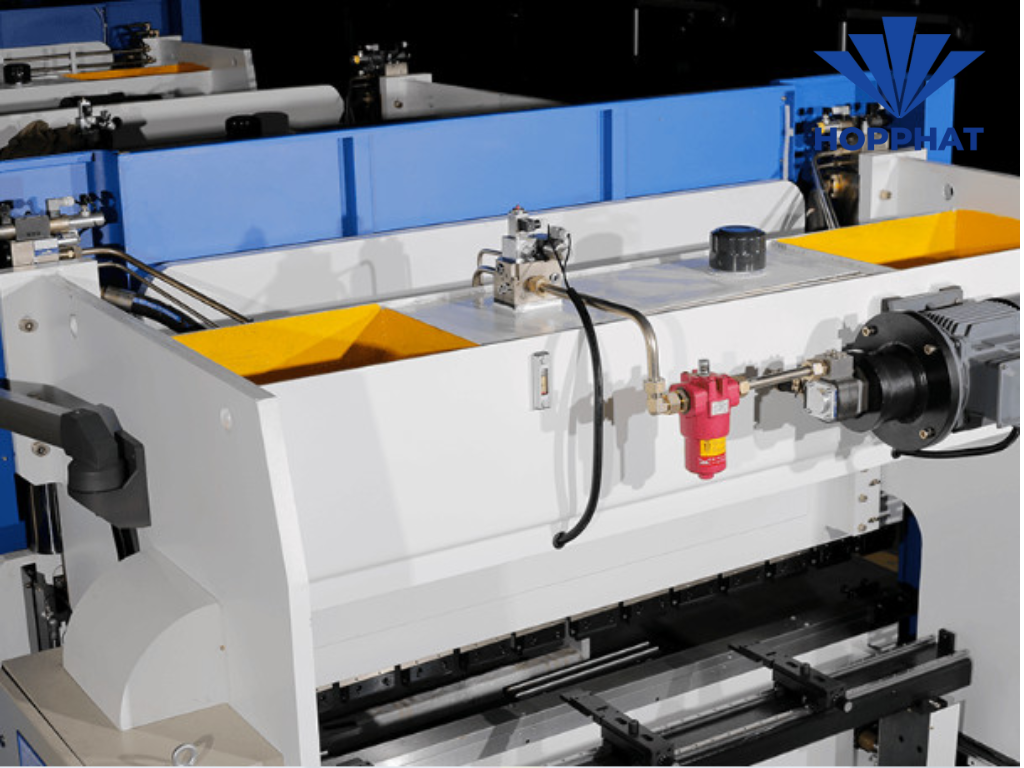

Hệ thống thủy lực: Bao gồm Bơm dầu, Van tỷ lệ (Proportional Valve), và các Xi lanh thủy lực cho trục Y1/Y2. Van tỷ lệ là linh kiện then chốt, kiểm soát lưu lượng dầu để điều chỉnh vị trí của dầm trên với độ chính xác cao.
Bộ điều khiển CNC: Thường là Delem (như DA53T, DA66T) hoặc Cybelec. Đây là "bộ não" tính toán và điều khiển đồng bộ các trục chuyển động:
Trục Y1/Y2: Điều khiển vị trí xi lanh trái/phải, quyết định chuyển động lên/xuống của dầm trên.
Trục X: Điều khiển vị trí trước/sau của chặn sau (Backgauge).
Trục R: Điều khiển vị trí lên/xuống của chặn sau.
Thang đo tuyến tính (Linear Scale/Encoder): Gắn song song với xi lanh Y1/Y2, liên tục gửi tín hiệu phản hồi vị trí thực tế của dầm trên về CNC, đảm bảo độ chính xác vị trí đạt tới micromet.
2. Nguyên lý làm việc của Máy Chấn ADH (Thủy lực đồng bộ)
Máy Chấn ADH hoạt động dựa trên nguyên lý điều khiển vòng kín (Closed-loop control), đảm bảo sự đồng bộ tuyệt đối giữa hai xi lanh Y1 và Y2:
Lập trình: Người vận hành nhập các thông số gia công (góc chấn, vật liệu, kích thước) vào bộ điều khiển CNC. CNC sẽ tự động tính toán các vị trí trục X, R và độ sâu chấn (vị trí cuối của Y1/Y2).
Định vị phôi: Tấm kim loại được đặt lên cối chấn. Chặn sau (Backgauge) di chuyển đến vị trí đã được lập trình (trục X, R) để định vị điểm chấn chính xác.
Tạo lực (Hành trình xuống):
CNC gửi tín hiệu đến van tỷ lệ, điều chỉnh áp suất và lưu lượng dầu vào xi lanh Y1 và Y2.
Khi dầm trên di chuyển xuống, thang đo tuyến tính liên tục đo và gửi vị trí thực tế của Y1 và Y2 về CNC.
CNC so sánh vị trí thực tế với vị trí lập trình và điều chỉnh van tỷ lệ theo thời gian thực để đảm bảo Y1 và Y2 luôn đồng bộ, giữ dầm trên song song tuyệt đối.

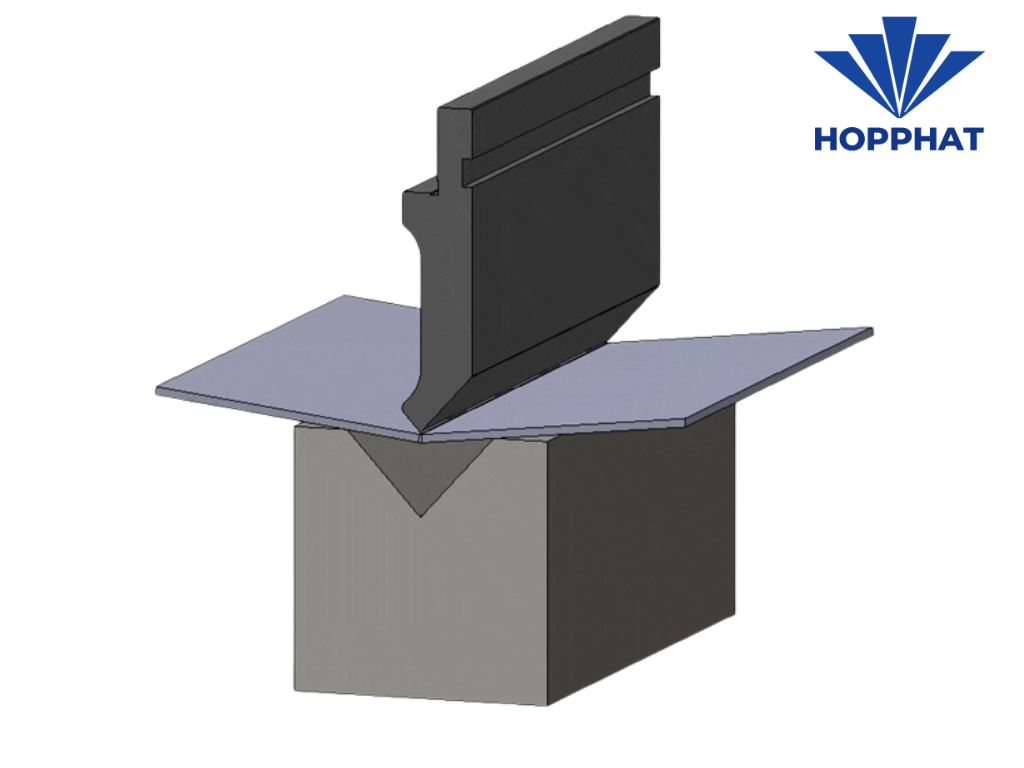

Quá trình chấn: Chày ép tấm kim loại vào rãnh V của cối chấn. Nhờ lực nén mạnh mẽ, tấm kim loại bị biến dạng dẻo và tạo thành góc.
Kết thúc: Khi đạt đến độ sâu chấn đã lập trình, hệ thống giảm áp suất và dầm trên quay trở lại vị trí an toàn.
3. Đánh giá công nghệ của ADH
Máy Chấn ADH nổi bật trong phân khúc máy chấn thủy lực nhờ khả năng đồng bộ hóa vượt trội. Công nghệ này mang lại nhiều lợi ích:
Độ chính xác cao: Độ sai lệch vị trí giữa Y1 và Y2 được duy trì trong phạm vi rất nhỏ, đảm bảo các chi tiết chấn ra có góc chính xác và đồng nhất.
Khả năng xử lý vật liệu đa dạng: Bộ điều khiển có thể lập trình bù lại độ đàn hồi của các loại vật liệu khác nhau (thép, inox, nhôm), giúp đạt được góc chấn $90^\circ$ chính xác.
Tăng tuổi thọ dụng cụ: Sự đồng bộ giúp phân bố lực đều trên toàn bộ chiều dài, giảm thiểu sự mài mòn không đều của khuôn và chày.
Việc hiểu rõ nguyên lý và cấu tạo giúp người vận hành sử dụng và bảo trì Máy Chấn ADH một cách hiệu quả, tối đa hóa hiệu suất gia công.
