Dụng cụ cắt gọt CNC: Phân loại, ứng dụng và cách lựa chọn sao cho phù hợp

Dụng cụ cắt gọt CNC (Cutting Tools) đóng vai trò then chốt trong quá trình gia công cơ khí chính xác. Chất lượng, hình dạng và vật liệu của dụng cụ cắt gọt quyết định trực tiếp đến tốc độ gia công, độ hoàn thiện bề mặt và tuổi thọ của chính dụng cụ đó. Việc lựa chọn Dụng cụ cắt gọt CNC phù hợp là yếu tố quyết định hiệu suất và chi phí sản xuất.

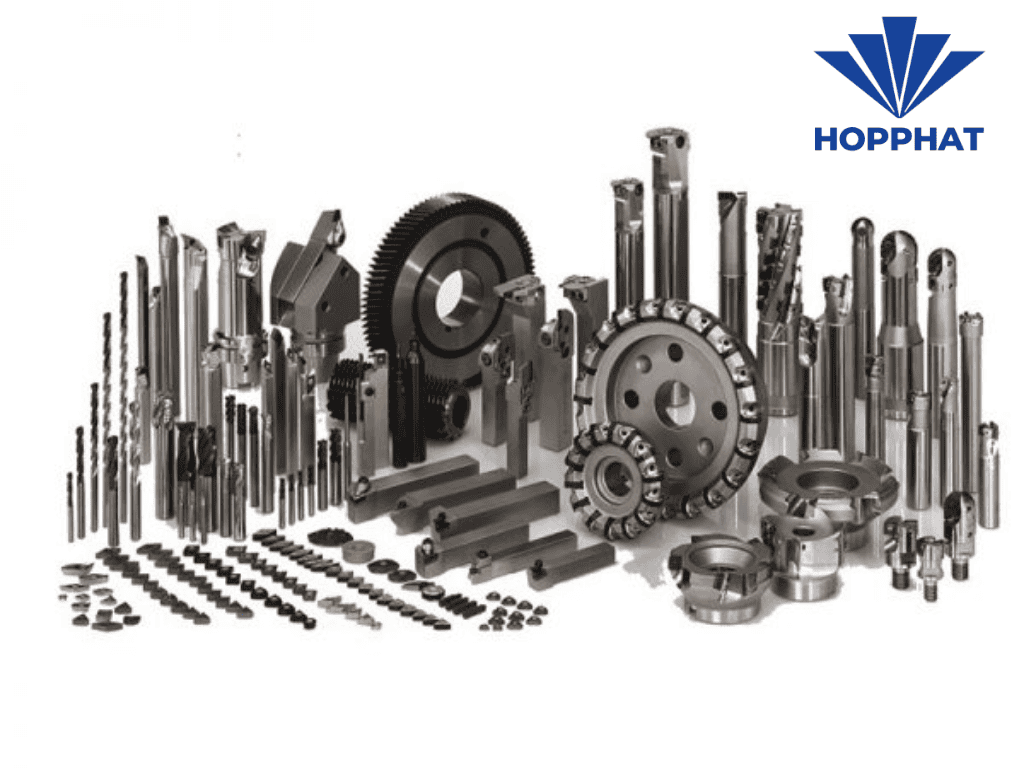

1. Phân loại Dụng cụ cắt gọt CNC theo Vật liệu

Vật liệu chế tạo dụng cụ cắt gọt quyết định khả năng chịu nhiệt, độ cứng và tuổi thọ của dao cụ.

• Thép Carbon và Thép Hợp kim (Carbon/Alloy Steel): Được sử dụng cho các ứng dụng cắt gọt tốc độ thấp, gia công vật liệu mềm (như nhôm, đồng) hoặc trong các quy trình thủ công. Độ cứng thấp và khả năng chịu nhiệt kém.

• Thép Gió (High-Speed Steel - HSS): Phổ biến hơn thép Carbon, có khả năng chịu nhiệt tốt hơn, cho phép tốc độ cắt cao hơn một chút. Dụng cụ cắt gọt CNC bằng HSS thường dùng cho khoan, phay và taro ở tốc độ trung bình.

• Carbide (Carbide/Cemented Carbide): Là vật liệu được sử dụng rộng rãi nhất trong gia công CNC hiện đại. Carbide có độ cứng và khả năng chịu nhiệt vượt trội so với HSS.

  • Ưu điểm: Cho phép tốc độ cắt và tốc độ tiến dao cao hơn nhiều lần, tăng năng suất đáng kể.

  • Phân loại: Thường được phủ các lớp như TiN, TiAlN, AlTiN để tăng độ cứng bề mặt, giảm ma sát và kéo dài tuổi thọ.

• Vật liệu siêu cứng (Superhard Materials):

  • Ceramic (Gốm): Dùng để gia công vật liệu siêu cứng hoặc gia công ở tốc độ rất cao.

  • CBN (Cubic Boron Nitride): Dùng cho gia công thép đã nhiệt luyện (thép cứng).

  • PCD (Polycrystalline Diamond): Dùng cho gia công các vật liệu phi kim loại và kim loại màu có độ mài mòn cao (như nhôm, đồng, vật liệu tổng hợp).

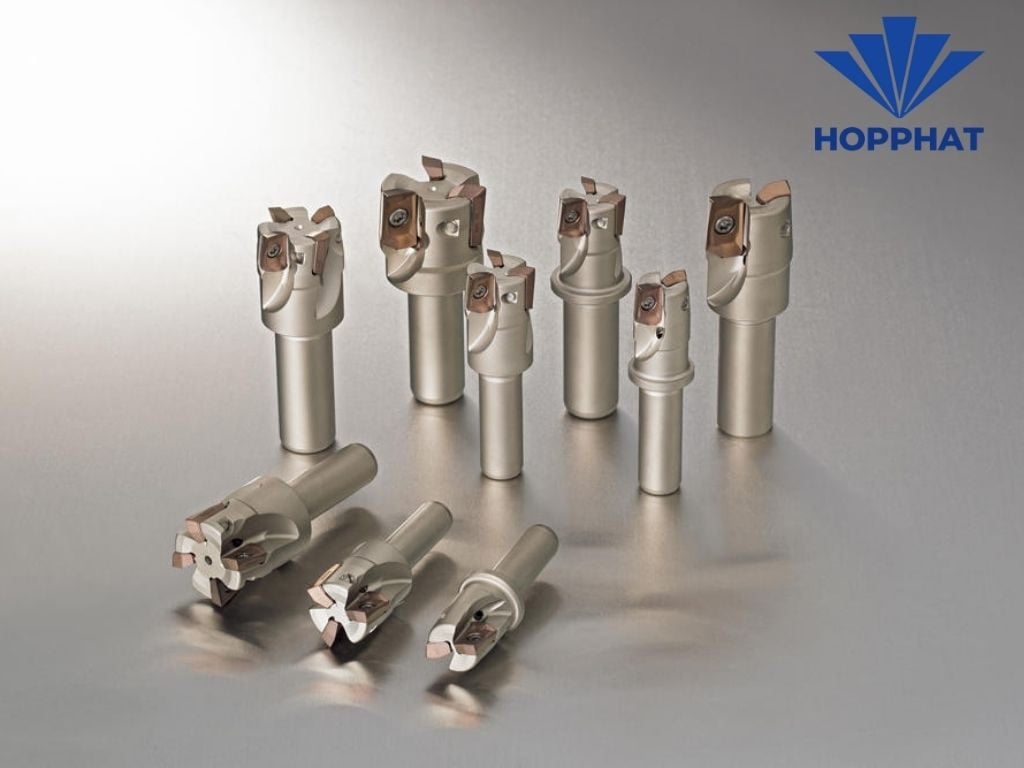

2. Phân loại Dụng cụ cắt gọt CNC theo Ứng dụng

Hình dạng và cấu tạo của Dụng cụ cắt gọt CNC được thiết kế để phù hợp với từng quy trình gia công cụ thể.

• Dao phay (Milling Cutters):

  • Dao phay ngón (End Mills): Dùng để phay rãnh, phay mặt, và tạo biên dạng 2D/3D. Có loại 2 me, 3 me, 4 me cắt.

  • Dao phay cầu (Ball Nose End Mills): Chuyên dùng để gia công các bề mặt 3D phức tạp, thường sử dụng trong công đoạn tinh.

  • Dao phay mặt (Face Mills): Dùng để làm phẳng bề mặt phôi nhanh chóng.

• Dao tiện (Turning Tools): Sử dụng các mảnh hợp kim (Insert) có thể thay thế, dùng để cắt bỏ vật liệu trên phôi quay tròn, tạo ra các chi tiết trụ, côn, hoặc mặt phẳng.

• Mũi khoan (Drills): Dùng để tạo lỗ tròn. Có các loại mũi khoan HSS, Carbide, và mũi khoan có thể gắn mảnh (Indexable Drills) cho tốc độ cao hơn.

• Taro và Bàn ren (Taps and Dies): Dùng để tạo ren trong (Taro) và ren ngoài (Bàn ren).

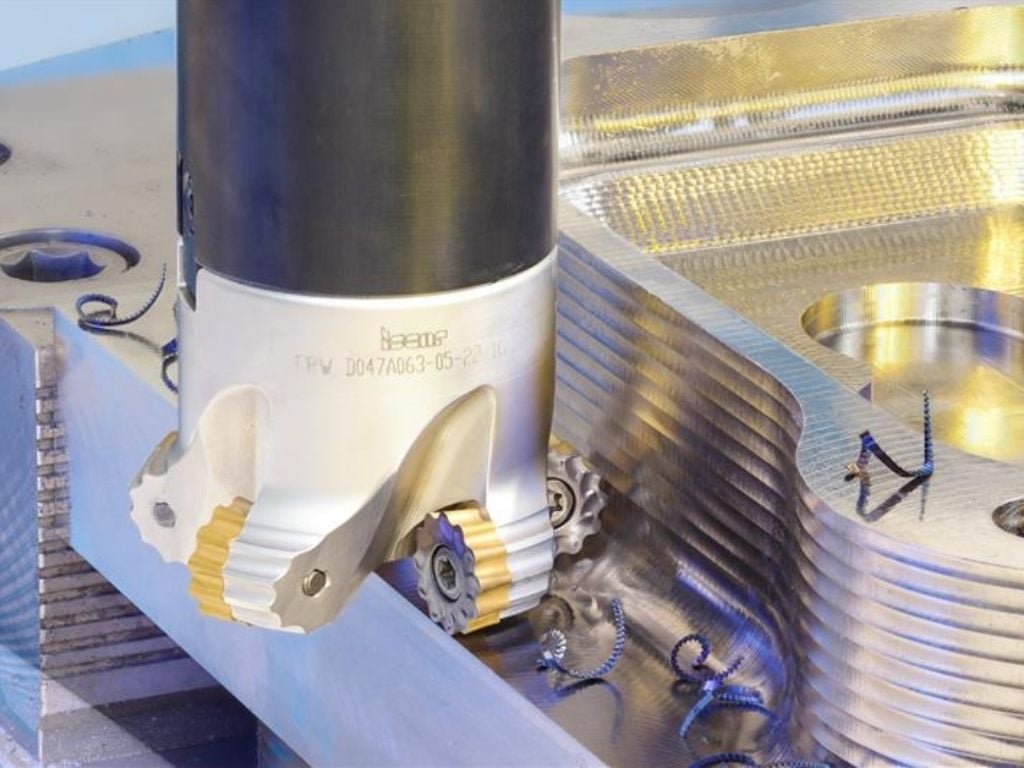

3. Hướng dẫn lựa chọn Dụng cụ cắt gọt CNC phù hợp

Việc lựa chọn dao cụ đúng giúp tối ưu hóa cả về chất lượng gia công và chi phí vận hành.


A. Xác định Vật liệu gia công

• Thép hợp kim/Thép khuôn: Chọn Carbide được phủ lớp TiAlN hoặc AlTiN vì chúng có khả năng chịu nhiệt cao.

• Inox (Thép không gỉ): Chọn Carbide có lớp phủ đặc biệt (ví dụ: lớp phủ PVD) và hình dạng me cắt sắc bén để tránh bám dính vật liệu.

• Nhôm và Kim loại màu: Chọn Carbide không phủ hoặc PCD, với me cắt rất sắc bén và số lượng me cắt ít (2 hoặc 3 me) để thoát phoi dễ dàng.

• Vật liệu đã nhiệt luyện (Thép cứng): Chọn CBN hoặc Carbide chuyên dụng cho thép cứng.

B. Xác định Ứng dụng và Điều kiện cắt

4. Kết luận: Tối ưu hóa với công cụ chính xác

Dụng cụ cắt gọt CNC không chỉ là một phụ kiện mà là yếu tố quyết định hiệu suất của toàn bộ máy CNC. Việc đầu tư vào dao cụ chất lượng cao, hiểu rõ tính chất vật liệu và lựa chọn đúng hình dạng cho từng ứng dụng sẽ giúp doanh nghiệp không chỉ nâng cao tốc độ gia công mà còn đạt được độ chính xác bề mặt vượt trội, từ đó tối ưu hóa chi phí sản xuất tổng thể và cạnh tranh hiệu quả hơn trong ngành cơ khí chính xác.
