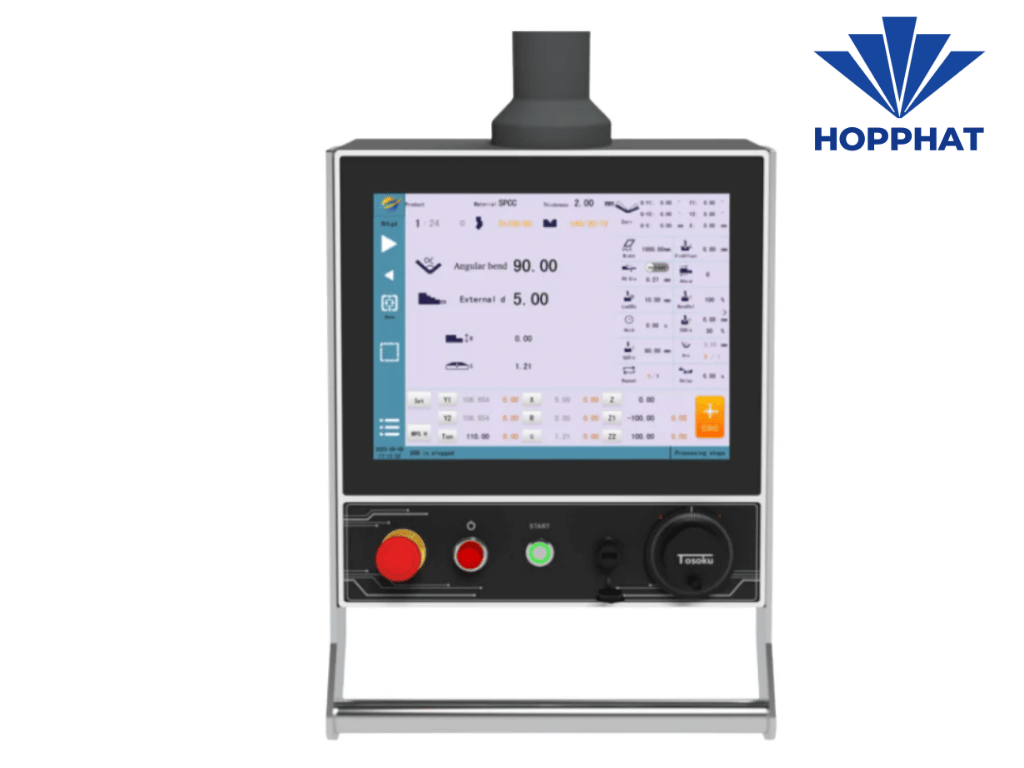

H2: Hiệu Chỉnh Máy Chấn CNC Trên Bộ Điều Khiển SCS700

Trong quá trình sử dụng, thông số thực tế của máy có thể cần được kiểm tra hoặc điều chỉnh để đảm bảo kết quả gia công phù hợp với chương trình đã thiết lập.

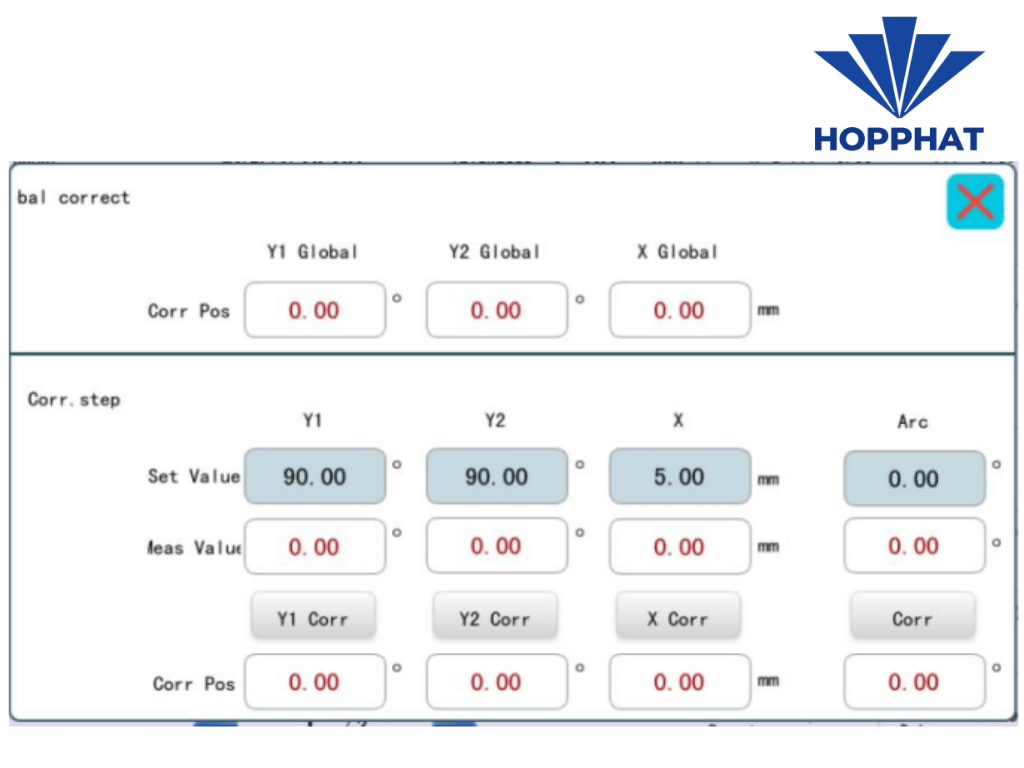

SCS700 tích hợp nhóm chức năng Calibration nhằm hỗ trợ người vận hành thực hiện các thao tác hiệu chỉnh liên quan đến quá trình chấn. Việc hiệu chỉnh cần được thực hiện cẩn thận bởi những người có chuyên môn, đặc biệt khi thay đổi các thông số ảnh hưởng trực tiếp đến chuyển động của máy.

Mục đích của quá trình hiệu chỉnh là giúp hệ thống điều khiển có được dữ liệu phù hợp giữa giá trị được tính toán và chuyển động thực tế của máy.

Khi quá trình hiệu chỉnh được thực hiện chính xác, chương trình gia công có thể đạt độ ổn định tốt hơn, đồng thời hạn chế tình trạng sai lệch giữa các sản phẩm.

Process Debug – Kiểm Tra Và Tối Ưu Quá Trình Gia Công

Bên cạnh Calibration, SCS700 còn cung cấp chức năng Process Debug để hỗ trợ kiểm tra quá trình gia công.

Đây là bước hữu ích khi kỹ thuật viên cần kiểm tra chương trình hoặc đánh giá sự phù hợp của các thông số trước khi đưa sản phẩm vào sản xuất ổn định.

Trong thực tế, khi một chương trình chấn chưa cho kết quả như mong muốn, không nên lập tức thay đổi hàng loạt thông số. Người vận hành cần kiểm tra lần lượt các yếu tố liên quan đến chương trình, khuôn, vật liệu và vị trí các trục.

Process Debug giúp quá trình kiểm tra có hệ thống hơn, từ đó hỗ trợ kỹ thuật viên xác định nguyên nhân của sai lệch và đưa ra điều chỉnh phù hợp.

Đối với những chương trình có nhiều bước chấn, việc kiểm tra từng bước cũng giúp giảm nguy cơ phát sinh lỗi khi chạy toàn bộ chu trình.

Quản Lý Khuôn Với Mold Library

Khuôn là một trong những yếu tố quan trọng quyết định kết quả của quá trình chấn. Vì vậy, việc quản lý chính xác thông tin khuôn có ý nghĩa lớn đối với hoạt động của máy chấn CNC.

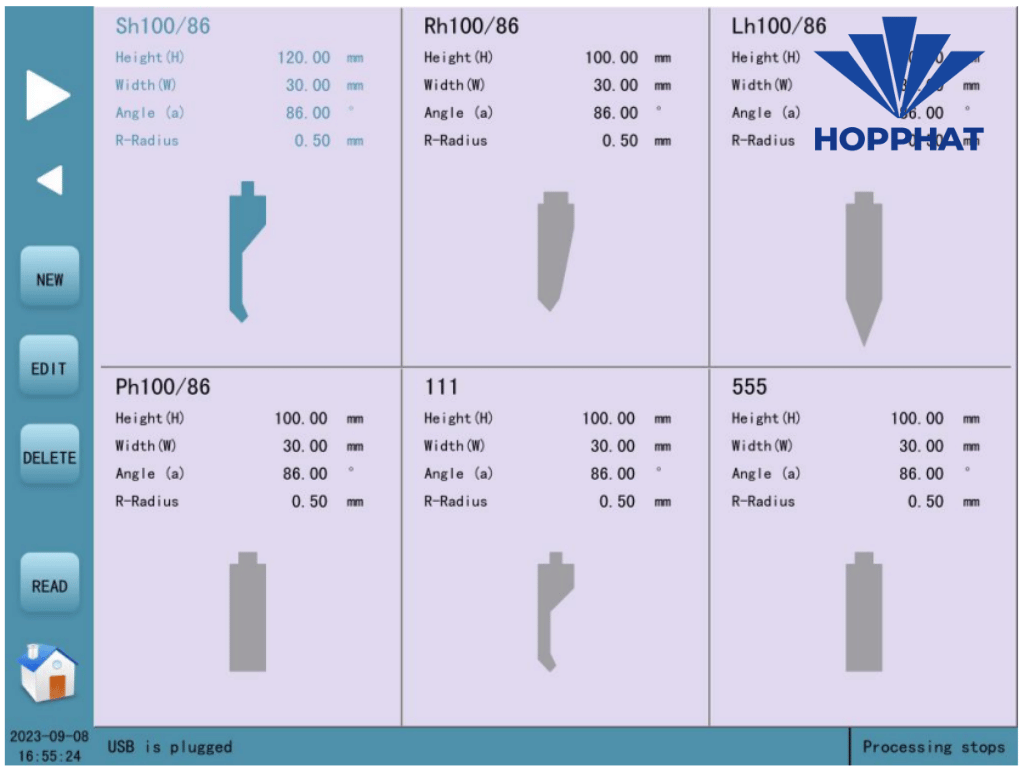

SCS700 cung cấp Mold Library để lưu trữ và quản lý thông tin về khuôn. Thay vì phải nhập lại thông tin mỗi khi sử dụng một bộ khuôn, người vận hành có thể lựa chọn dữ liệu khuôn đã được lưu trong thư viện.

Thư viện khuôn giúp hệ thống quản lý các thông tin cần thiết liên quan đến:

• Punch.
• Die.
• Kích thước khuôn.
• Các thông số hình học liên quan.
• Dữ liệu phục vụ tính toán quá trình chấn.

Việc xây dựng thư viện khuôn đầy đủ sẽ giúp giảm thời gian thiết lập máy, đặc biệt đối với các doanh nghiệp thường xuyên sử dụng nhiều loại khuôn khác nhau.

Quản Lý Vật Liệu Với Material Library

Ngoài khuôn, vật liệu cũng là một thông tin quan trọng trong quá trình lập trình máy chấn CNC.

Độ dày và đặc tính của vật liệu có thể ảnh hưởng đến cách thiết lập chương trình, lực chấn và kết quả tạo hình. Vì vậy, SCS700 tích hợp Material Library để quản lý dữ liệu vật liệu phục vụ quá trình lập trình và gia công.

Người vận hành có thể lựa chọn vật liệu phù hợp khi tạo chương trình thay vì phải nhập lại toàn bộ thông tin trong mỗi lần gia công.

Khi kết hợp Material Library với Mold Library và Product Library, hệ thống tạo thành một cơ sở dữ liệu phục vụ quá trình lập trình máy chấn. Điều này đặc biệt hữu ích đối với các nhà máy có nhiều mã sản phẩm và nhiều loại vật liệu khác nhau.

Thiết Lập Machine Parameters Trên SCS700

Machine Parameters là một trong những nhóm chức năng quan trọng nhất của hệ thống điều khiển.

Trong khi các chương trình sản phẩm chứa thông tin phục vụ một chi tiết cụ thể, Machine Parameters chứa những dữ liệu liên quan đến cấu hình và hoạt động của máy.

Theo tài liệu SCS700, nhóm chức năng Machine bao gồm các phần liên quan đến thiết lập và kiểm tra thông số máy, giúp kỹ thuật viên quản lý hệ thống điều khiển phù hợp với cấu hình thực tế.

Các thông số này có thể liên quan đến chuyển động của trục, giới hạn vận hành, tốc độ và những thiết lập kỹ thuật khác tùy theo cấu hình máy.

Lưu ý: Người vận hành không nên tự ý thay đổi Machine Parameters nếu không hiểu rõ chức năng của từng thông số. Việc thay đổi sai có thể ảnh hưởng đến quá trình hoạt động của máy.

Do đó, trước khi chỉnh sửa tham số, nên lưu lại dữ liệu hiện tại để có thể khôi phục khi cần thiết.|

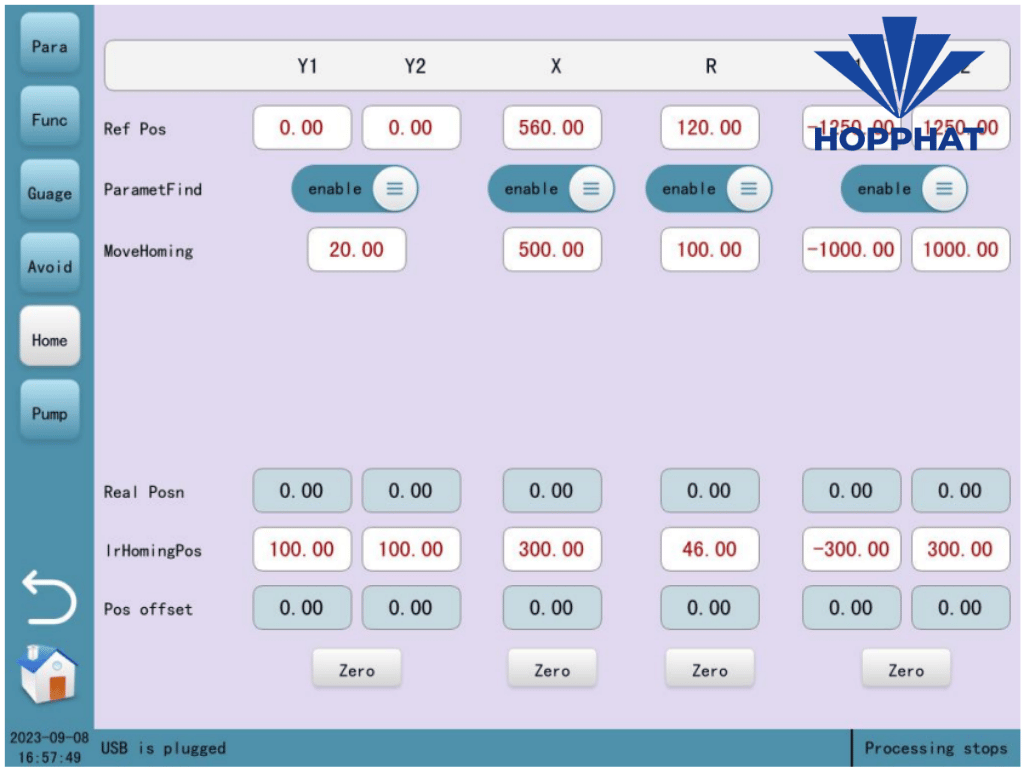

Reference Search – Xác Định Điểm Gốc Của Các Trục

Trước khi vận hành máy, việc xác định đúng vị trí gốc của các trục là một bước quan trọng.

Chức năng Reference Search được sử dụng để đưa các trục về vị trí tham chiếu theo cấu hình của máy. Đây là cơ sở để hệ thống xác định chính xác vị trí hiện tại trước khi thực hiện chương trình gia công.

Nếu vị trí tham chiếu không chính xác, các giá trị vị trí trong chương trình có thể không tương ứng với chuyển động thực tế.

Vì vậy, khi khởi động máy hoặc sau những trường hợp cần thiết theo quy trình vận hành, kỹ thuật viên cần kiểm tra trạng thái Reference Search trước khi bắt đầu chương trình.

Sao Lưu Và Khôi Phục Dữ Liệu Trên SCS700

Dữ liệu trong bộ điều khiển máy chấn có thể bao gồm chương trình sản phẩm, thông tin khuôn, vật liệu và các thiết lập liên quan đến máy. Nếu dữ liệu bị mất hoặc thay đổi ngoài ý muốn, quá trình sản xuất có thể bị gián đoạn.

Vì vậy, Backup & Restore là chức năng rất quan trọng đối với công tác quản lý hệ thống.

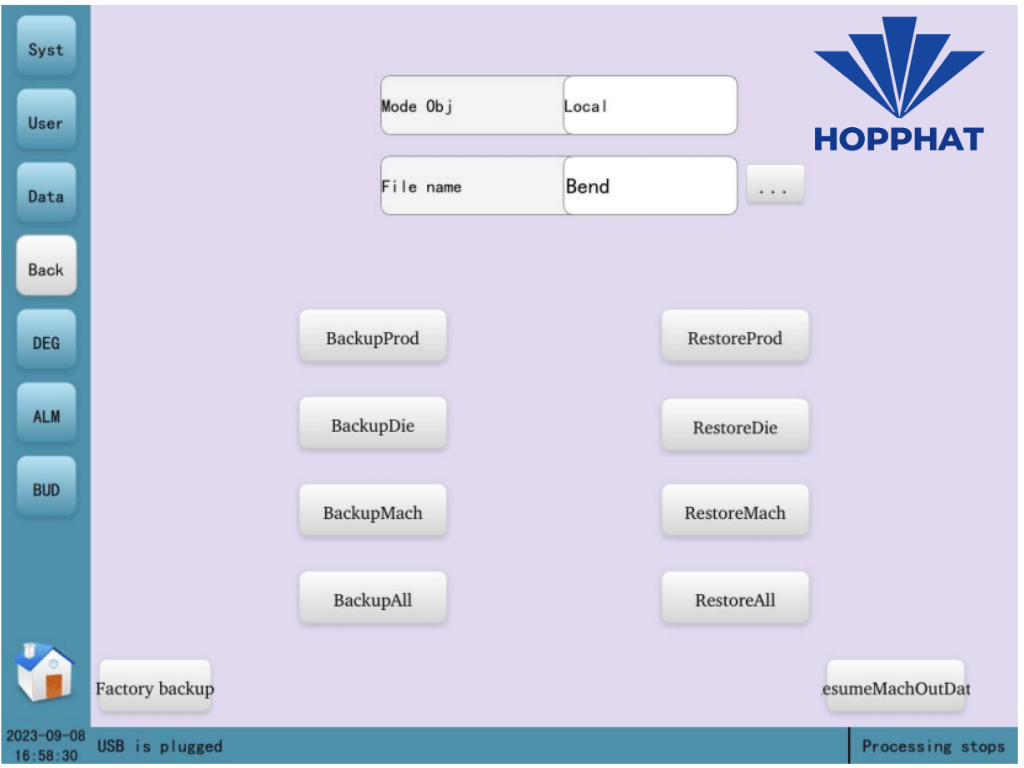

SCS700 hỗ trợ việc sao lưu dữ liệu để người dùng có thể lưu giữ thông tin cần thiết và khôi phục lại khi cần. Tài liệu cũng đề cập đến việc sử dụng USB trong quá trình quản lý dữ liệu.

Khi nào nên sao lưu dữ liệu?

Doanh nghiệp nên cân nhắc sao lưu dữ liệu trước các trường hợp như:

• Thay đổi tham số máy.
• Cập nhật hoặc bảo trì hệ thống.
• Thay đổi cấu hình.
• Trước khi thực hiện những điều chỉnh quan trọng.
• Định kỳ theo quy trình quản lý dữ liệu của doanh nghiệp.

Một bản sao lưu đầy đủ có thể giúp kỹ thuật viên tiết kiệm đáng kể thời gian khi cần khôi phục hệ thống.

Quản Lý Cảnh Báo Trên Bộ Điều Khiển Máy Chấn CNC SCS700

Trong quá trình vận hành, hệ thống có thể phát hiện những trạng thái bất thường và hiển thị cảnh báo để người dùng kiểm tra.

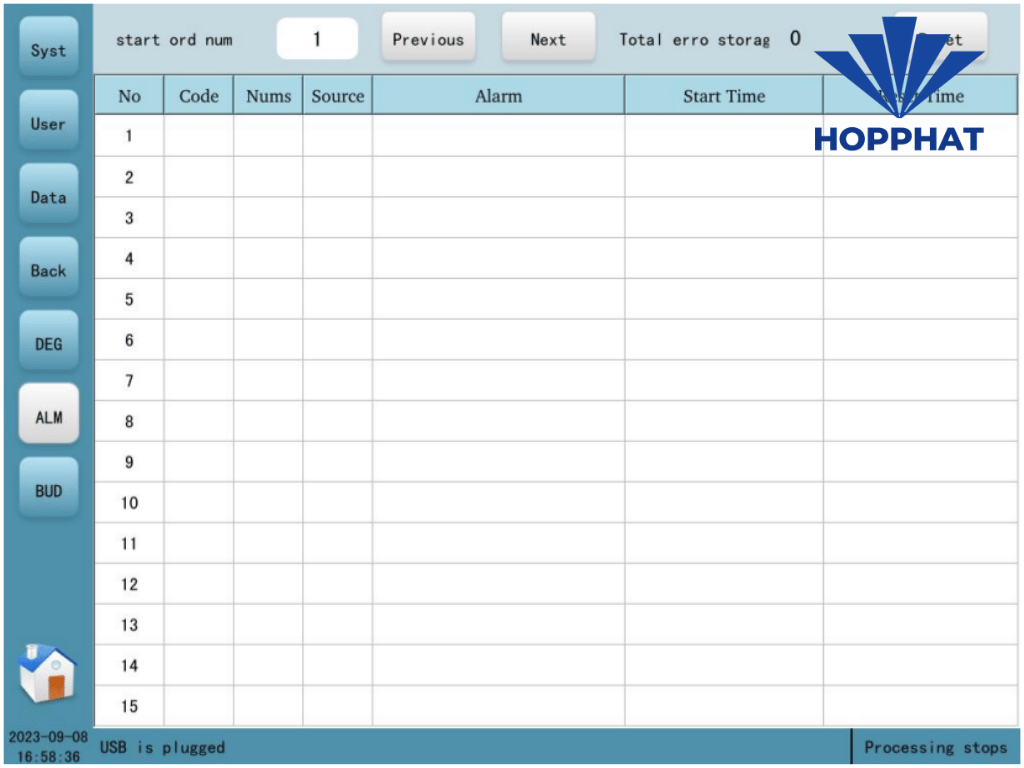

SCS700 có khu vực Alarm giúp người vận hành theo dõi các cảnh báo phát sinh trong quá trình sử dụng máy.

Khi xuất hiện cảnh báo, điều quan trọng là không nên bỏ qua thông báo hoặc tiếp tục chạy máy một cách máy móc. Người vận hành cần xác định nội dung cảnh báo, kiểm tra nguyên nhân và chỉ tiếp tục sản xuất sau khi tình trạng bất thường đã được xử lý.

Một Số Nhóm Lỗi Cần Kiểm Tra Khi SCS700 Báo Alarm

Khi xảy ra lỗi, việc đầu tiên là đọc chính xác nội dung hiển thị trên màn hình. Không nên chỉ dựa vào hiện tượng bên ngoài để phán đoán nguyên nhân.

Tùy theo cấu hình máy và hệ thống, cảnh báo có thể liên quan đến nhiều nhóm khác nhau như trạng thái trục, servo, giới hạn chuyển động hoặc tín hiệu kết nối.

Lỗi liên quan đến trục

Nếu một trục không di chuyển đúng vị trí hoặc hệ thống báo lỗi liên quan đến trục, cần kiểm tra trạng thái trục trên trang Status trước khi tiếp tục vận hành.

Servo Alarm

Khi xuất hiện cảnh báo servo, người vận hành cần kiểm tra nội dung cảnh báo cụ thể và thực hiện theo quy trình xử lý được áp dụng cho cấu hình máy.

Emergency Stop

Nếu hệ thống đang ở trạng thái dừng khẩn cấp, cần kiểm tra nút Emergency Stop và nguyên nhân khiến hệ thống chuyển sang trạng thái an toàn trước khi khởi động lại.

Soft Limit

Cảnh báo giới hạn mềm cho biết chuyển động của trục đã liên quan đến giới hạn được thiết lập trong hệ thống. Không nên tự ý thay đổi giới hạn nếu chưa xác định rõ nguyên nhân.

Communication hoặc IO

Các vấn đề liên quan đến tín hiệu vào/ra hoặc truyền thông cần được kiểm tra tại trang Status và hệ thống điện điều khiển.

Lưu ý: Tên cảnh báo và cách xử lý cụ thể cần đối chiếu với cấu hình thực tế của máy và nội dung Alarm trên bộ điều khiển. Không nên áp dụng một cách xử lý chung cho mọi máy nếu chưa xác định đúng mã lỗi.

Quy Trình Xử Lý Khi Bộ Điều Khiển SCS700 Xuất Hiện Lỗi

Khi bộ điều khiển SCS700 xuất hiện cảnh báo, người vận hành có thể áp dụng trình tự kiểm tra cơ bản sau:

Bước 1: Đọc nội dung cảnh báo

Xác định chính xác thông báo đang hiển thị trên màn hình.

Bước 2: Kiểm tra trạng thái máy

Truy cập Status để kiểm tra trục, tín hiệu I/O và trạng thái hoạt động của hệ thống.

Bước 3: Kiểm tra điều kiện an toàn

Đảm bảo Emergency Stop, cửa an toàn và những điều kiện liên quan đang ở trạng thái phù hợp với cấu hình máy.

Bước 4: Xác định nguyên nhân

Không nên chỉ xóa Alarm mà không tìm hiểu nguyên nhân. Nếu lỗi xuất hiện lại, cần ghi nhận mã hoặc nội dung cảnh báo để kỹ thuật viên kiểm tra sâu hơn.

Bước 5: Khôi phục và kiểm tra

Sau khi xử lý, kiểm tra lại trạng thái hệ thống trước khi chạy chương trình gia công.

Đối với những lỗi liên quan đến servo, tham số máy hoặc phần cứng điều khiển, việc xử lý nên được thực hiện bởi kỹ thuật viên có chuyên môn.

H2: Vì Sao Cần Sao Lưu Dữ Liệu Trước Khi Thay Đổi Tham Số?

Đây là một nguyên tắc quan trọng khi làm việc với bất kỳ hệ thống điều khiển máy CNC nào.

Machine Parameters có thể ảnh hưởng trực tiếp đến hoạt động của máy. Nếu một thông số bị thay đổi sai, việc khôi phục lại trạng thái trước đó sẽ khó khăn nếu không có dữ liệu sao lưu.

Với SCS700, chức năng Backup & Restore cung cấp phương án để lưu trữ dữ liệu hệ thống trước khi thực hiện các thao tác quan trọng.

Do đó, quy trình hợp lý là:

Kiểm tra → Sao lưu → Thay đổi → Kiểm tra → Xác nhận.

Thay vì:

Thay đổi → Có lỗi → Không có dữ liệu sao lưu → Khó khôi phục.

Đối với doanh nghiệp sử dụng máy chấn CNC liên tục, việc xây dựng quy trình sao lưu dữ liệu định kỳ sẽ giúp hạn chế thời gian dừng máy khi phát sinh sự cố.

H2: Những Lưu Ý Khi Cài Đặt Và Hiệu Chỉnh SCS700

Để đảm bảo hệ thống hoạt động ổn định, người sử dụng nên lưu ý một số nguyên tắc trong quá trình cài đặt và hiệu chỉnh.

Trước hết, cần phân biệt rõ thông số sản phẩm và thông số máy. Thông số sản phẩm có thể thay đổi theo từng mã hàng, trong khi Machine Parameters liên quan đến cấu hình vận hành của máy.

Tiếp theo, không nên thay đổi nhiều thông số cùng lúc. Nếu có sự cố sau khi điều chỉnh, việc thay đổi từng thông số sẽ giúp xác định nguyên nhân dễ dàng hơn.

Cuối cùng, nên lưu lại dữ liệu trước khi thực hiện các thao tác quan trọng. Đây là bước đơn giản nhưng có thể giúp giảm đáng kể thời gian khôi phục khi phát sinh lỗi.

H2: Kết Luận

Bộ điều khiển máy chấn CNC SCS700 không chỉ hỗ trợ lập trình và điều khiển quá trình chấn mà còn cung cấp hệ thống chức năng phục vụ công tác hiệu chỉnh, quản lý dữ liệu, thiết lập tham số và xử lý cảnh báo.

Thông qua các chức năng như Calibration, Process Debug, Mold Library, Material Library, Machine Parameters, Reference Search, Backup & Restore và Alarm, kỹ thuật viên có thể quản lý máy một cách có hệ thống hơn.

Đặc biệt, việc hiểu rõ sự khác nhau giữa chương trình sản phẩm, thư viện khuôn, thư viện vật liệu và tham số máy sẽ giúp hạn chế những thao tác sai trong quá trình vận hành.

Đối với các doanh nghiệp đang sử dụng máy chấn CNC, việc đào tạo người vận hành không nên chỉ dừng lại ở thao tác lập trình sản phẩm. Người sử dụng cũng cần nắm được cách kiểm tra trạng thái máy, sao lưu dữ liệu và nhận biết cảnh báo để đảm bảo quá trình sản xuất diễn ra ổn định.

Nếu Bài 1 giúp người dùng làm quen với giao diện và lập trình gia công trên SCS700, thì Bài 2 này tập trung vào phần quản lý và bảo trì hệ thống điều khiển, tạo thành bộ tài liệu hướng dẫn tương đối đầy đủ cho người vận hành và kỹ thuật viên.
