Bộ điều khiển máy chấn CNC SCS700 là một trong những hệ điều khiển hiện đại được phát triển nhằm tối ưu hóa quá trình vận hành máy chấn CNC. Với giao diện cảm ứng trực quan, khả năng quản lý chương trình gia công, cài đặt khuôn và hiệu chỉnh thông số nhanh chóng, SCS700 giúp người vận hành nâng cao năng suất, giảm thời gian thiết lập và đảm bảo độ chính xác trong từng công đoạn chấn kim loại.
Theo tài liệu hướng dẫn vận hành, SCS700 được thiết kế với màn hình cảm ứng 15 inch cùng nhiều chức năng hỗ trợ như quản lý thư viện sản phẩm, lập trình bước chấn, hiệu chỉnh góc chấn, cài đặt khuôn và theo dõi trạng thái hoạt động của từng trục trên máy. Đây là nền tảng giúp doanh nghiệp cơ khí, xưởng gia công kim loại và nhà máy sản xuất tối ưu quy trình làm việc.
Trong bài viết này, Hợp Phát CNC sẽ hướng dẫn bạn từng bước làm quen với bộ điều khiển máy chấn CNC SCS700, từ cấu tạo bảng điều khiển đến giao diện phần mềm và các thao tác cài đặt cơ bản trước khi bắt đầu gia công.
Tổng Quan Về Bộ Điều Khiển Máy Chấn CNC SCS700
SCS700 là hệ điều khiển chuyên dụng dành cho máy chấn CNC, được phát triển để hỗ trợ người vận hành trong toàn bộ quá trình từ thiết lập khuôn, lập trình sản phẩm đến quản lý quá trình sản xuất. Giao diện được thiết kế theo hướng trực quan, giúp cả người mới và kỹ thuật viên có kinh nghiệm đều có thể thao tác nhanh chóng.
Điểm nổi bật của bộ điều khiển máy chấn CNC SCS700 là khả năng tích hợp nhiều chức năng trên cùng một màn hình. Thay vì phải chuyển đổi giữa nhiều phần mềm hoặc cài đặt thủ công, người dùng có thể thực hiện hầu hết thao tác ngay trên hệ thống điều khiển như:
- Quản lý chương trình gia công.
- Thiết lập thông số khuôn.
- Lựa chọn vật liệu.
- Theo dõi trạng thái từng trục.
- Hiệu chỉnh thông số chấn.
- Sao lưu và khôi phục dữ liệu.
Ngoài ra, SCS700 còn hỗ trợ quản lý nhiều chương trình sản xuất khác nhau, giúp doanh nghiệp lưu trữ dữ liệu gia công và tái sử dụng khi cần mà không phải lập trình lại từ đầu. Đây là một trong những ưu điểm giúp giảm đáng kể thời gian chuẩn bị trước khi sản xuất hàng loạt.

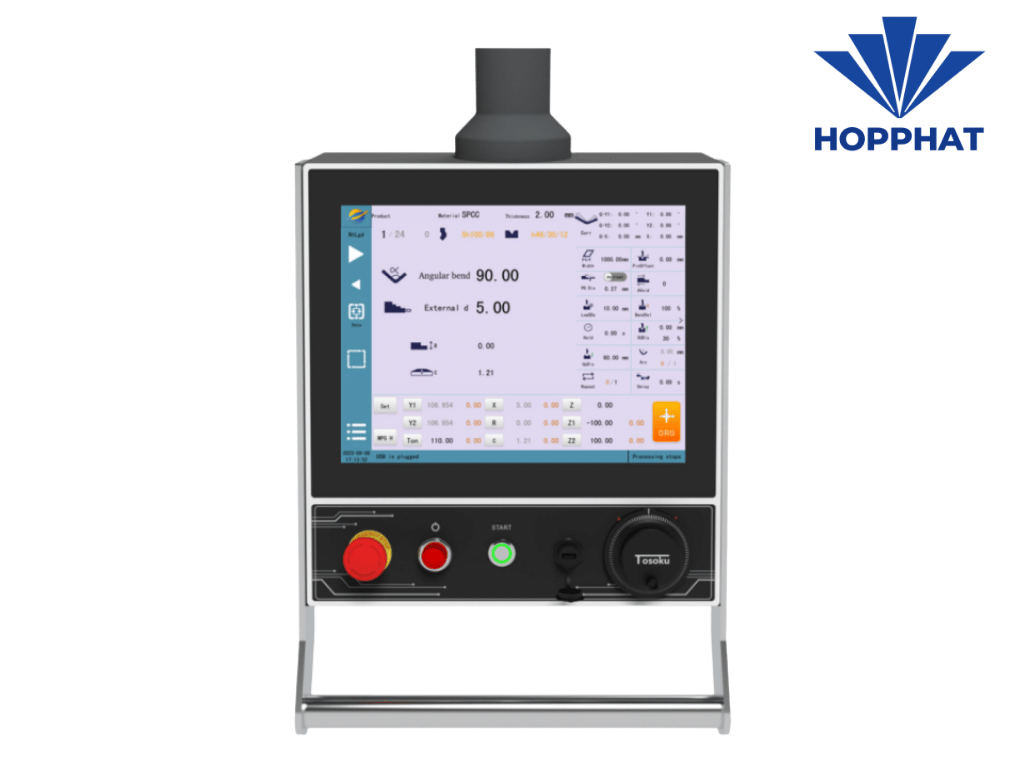

Cấu Tạo Bảng Điều Khiển SCS700
Một trong những ưu điểm lớn của bộ điều khiển máy chấn CNC SCS700 là toàn bộ các nút điều khiển quan trọng đều được bố trí tập trung trên cùng một bảng điều khiển. Thiết kế này giúp người vận hành dễ dàng quan sát và thao tác trong suốt quá trình gia công.
Theo tài liệu hướng dẫn, bảng điều khiển của SCS700 sử dụng màn hình cảm ứng kích thước 15 inch với khung nhôm chắc chắn. Bên cạnh màn hình là các nút điều khiển và thiết bị hỗ trợ phục vụ quá trình vận hành máy.
Nút dừng khẩn cấp (Emergency Stop)
Đây là nút an toàn quan trọng nhất trên bộ điều khiển. Khi xảy ra sự cố hoặc phát hiện nguy cơ mất an toàn, người vận hành chỉ cần nhấn nút Emergency Stop để dừng ngay mọi chuyển động của máy.
Việc kiểm tra trạng thái của nút dừng khẩn cấp trước khi vận hành là thao tác cần được thực hiện trong mỗi ca sản xuất.
Công tắc đèn chiếu sáng
Hệ thống đèn chiếu sáng giúp người vận hành quan sát rõ khu vực làm việc, đặc biệt khi gia công các chi tiết có độ chính xác cao hoặc làm việc trong môi trường thiếu ánh sáng.
Nút khởi động động cơ
Sau khi hoàn thành các bước kiểm tra ban đầu, người vận hành sử dụng nút Motor Start để kích hoạt động cơ và đưa máy vào trạng thái sẵn sàng làm việc.
Cổng USB
SCS700 hỗ trợ cổng USB cho phép:
- Sao lưu chương trình gia công.
- Khôi phục dữ liệu.
- Lưu tham số máy.
- Chuyển dữ liệu sang hệ thống khác.
Đây là tính năng rất hữu ích khi doanh nghiệp cần sao lưu dữ liệu định kỳ hoặc chuyển chương trình giữa nhiều máy chấn CNC.
Tay quay điều khiển (Handwheel)
Trong quá trình cài đặt hoặc căn chỉnh, tay quay cho phép điều khiển thủ công các trục của máy với tốc độ phù hợp, giúp việc thiết lập khuôn và kiểm tra vị trí trở nên chính xác hơn.
Còi báo (Buzzer)
Còi báo sẽ phát tín hiệu khi máy thực hiện một số thao tác hoặc khi cần cảnh báo người vận hành. Âm thanh này giúp người sử dụng nhận biết trạng thái hoạt động của hệ thống mà không cần quan sát liên tục trên màn hình.

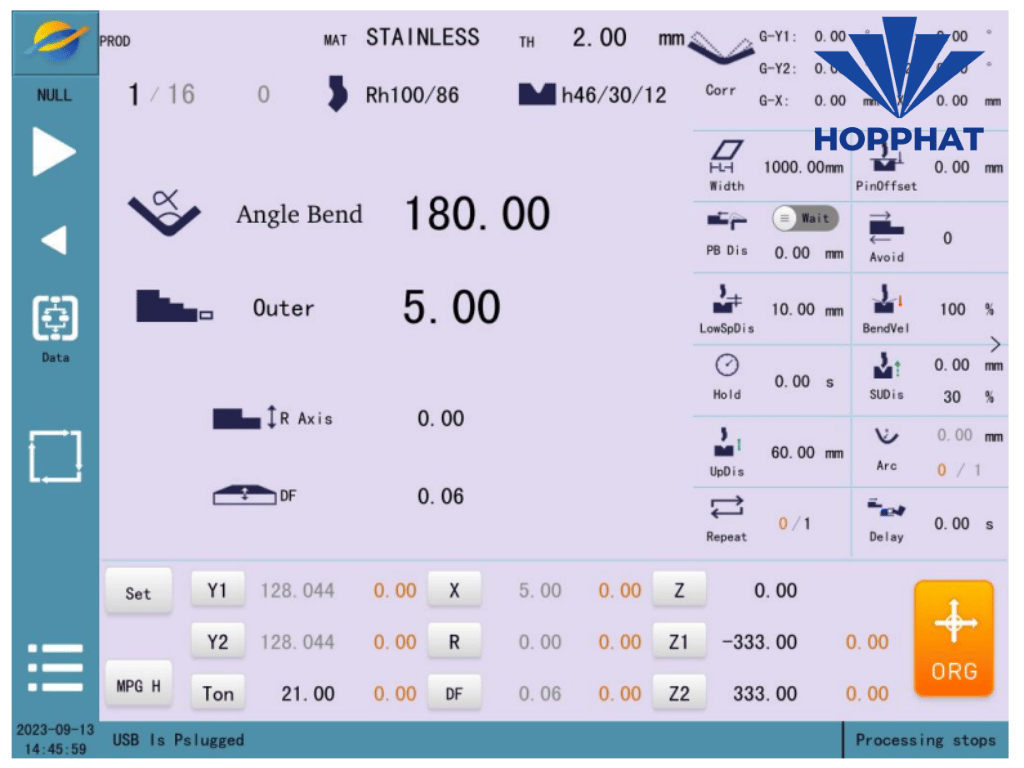

Làm Quen Với Giao Diện Chính Của Bộ Điều Khiển Máy Chấn CNC SCS700
Sau khi khởi động, hệ thống sẽ đưa người dùng đến màn hình chính. Theo tài liệu hướng dẫn, giao diện này được chia thành ba khu vực chính với vị trí cố định, chỉ thay đổi nội dung hiển thị theo từng chức năng.
Thanh chức năng bên trái
Thanh chức năng tập hợp các nút truy cập nhanh như:
- Đăng nhập quyền người dùng.
- Kiểm tra trạng thái hệ thống.
- Truy cập menu chức năng.
- Hiển thị ngày và giờ hệ thống.
Việc phân quyền đăng nhập giúp hạn chế thay đổi các tham số quan trọng, đảm bảo an toàn khi nhiều người cùng sử dụng máy.
Thanh thông báo
Thanh thông báo ở cuối màn hình đóng vai trò hiển thị:
- Trạng thái hoạt động của máy.
- Hướng dẫn thao tác tiếp theo.
- Cảnh báo lỗi nếu có.
Khi xuất hiện cảnh báo, hệ thống sẽ chuyển sang màu đỏ để người vận hành dễ dàng nhận biết và xử lý trước khi tiếp tục gia công.

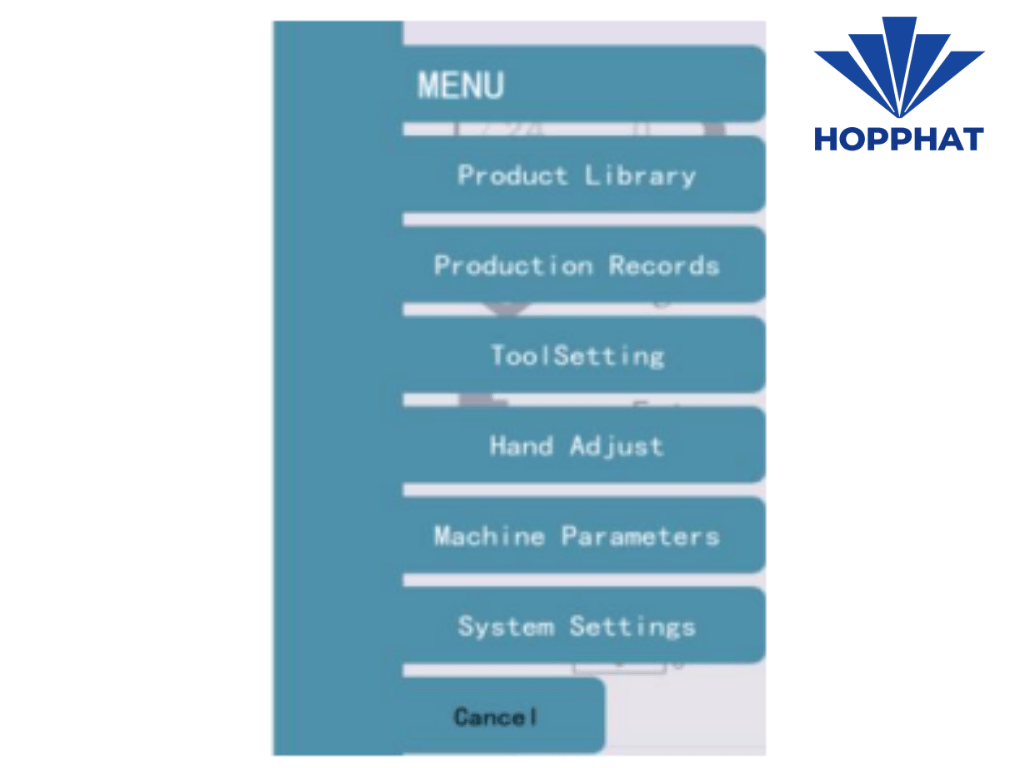

Các Menu Chức Năng Chính Trên Bộ Điều Khiển Máy Chấn CNC SCS700
Sau khi đã làm quen với giao diện chính, người vận hành cần hiểu rõ chức năng của từng menu để có thể khai thác tối đa khả năng của bộ điều khiển máy chấn CNC SCS700. Hệ thống được thiết kế theo dạng menu trực quan, giúp truy cập nhanh đến từng nhóm chức năng mà không mất nhiều thời gian tìm kiếm.
Theo tài liệu hướng dẫn, SCS700 được chia thành sáu nhóm menu chính, mỗi nhóm đảm nhiệm một nhiệm vụ riêng trong quá trình vận hành và quản lý máy.
Product Library
Đây là nơi lưu trữ toàn bộ chương trình gia công đã được tạo trước đó. Người vận hành có thể:
- Tạo chương trình mới.
- Lưu chương trình sau khi lập trình.
- Mở lại chương trình cũ.
- Xóa chương trình không còn sử dụng.
Nhờ tính năng này, các sản phẩm sản xuất định kỳ không cần lập trình lại từ đầu, giúp giảm đáng kể thời gian chuẩn bị.
Production Records
Menu này hỗ trợ quản lý dữ liệu sản xuất như số lượng kế hoạch, số lượng đạt, số lượng lỗi và nhật ký gia công. Đây là công cụ hữu ích để theo dõi hiệu suất làm việc của từng ca sản xuất.
Tool Setting
Chức năng dùng để cài đặt khuôn chấn sau khi thay Punch hoặc Die. Đây là bước bắt buộc nhằm đảm bảo hệ thống tính toán chính xác hành trình của trục Y và vị trí điểm chết dưới.
Manual Axis Adjustment
Cho phép điều khiển thủ công từng trục như Y, X, R hoặc Z trong quá trình căn chỉnh máy hoặc kiểm tra trước khi chạy sản phẩm.
Machine Parameters
Bao gồm các thông số cấu hình của máy như tốc độ trục, trạng thái thiết bị, tham số servo và các thông số hiệu chỉnh.
System Settings
Quản lý thời gian hệ thống, phân quyền người dùng, sao lưu dữ liệu và xem lịch sử cảnh báo.
Việc bố trí các chức năng theo từng nhóm riêng biệt giúp người vận hành dễ làm quen, đồng thời hạn chế thao tác nhầm trong quá trình sản xuất.

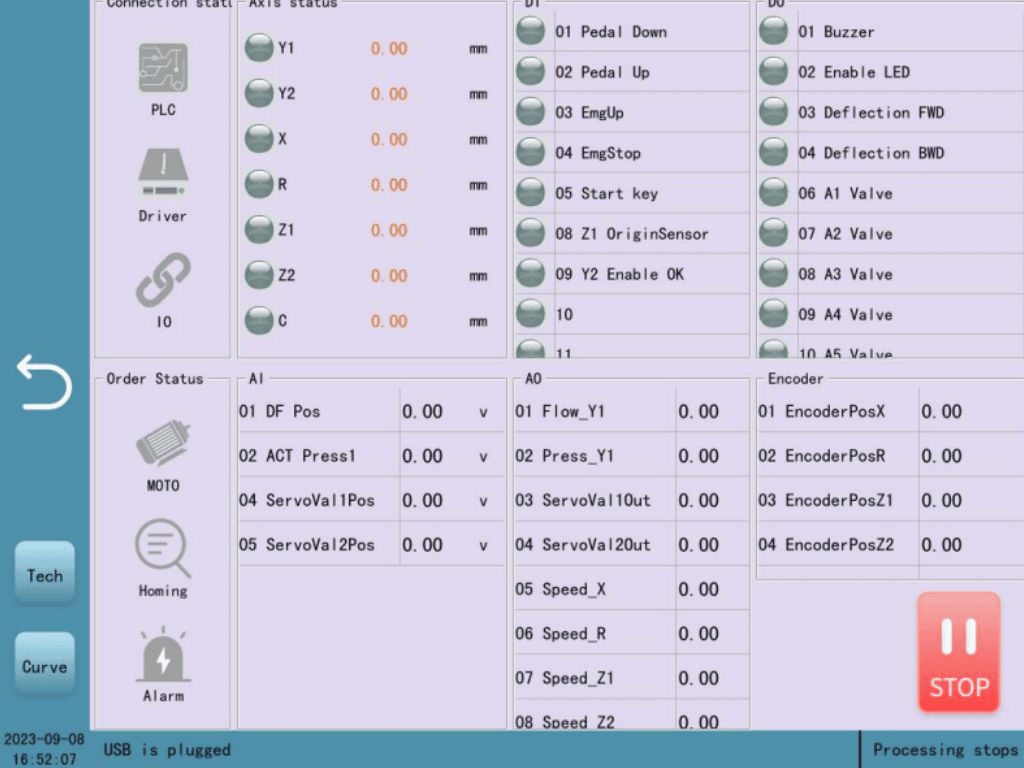

Theo Dõi Trạng Thái Máy Với Trang Status
Một ưu điểm nổi bật của bộ điều khiển máy chấn CNC SCS700 là khả năng giám sát toàn bộ trạng thái hoạt động của máy theo thời gian thực.
Thông qua trang Status, người vận hành có thể nhanh chóng kiểm tra:
- Trạng thái truyền thông.
- Vị trí từng trục.
- Trạng thái động cơ.
- Tín hiệu đầu vào (DI).
- Tín hiệu đầu ra (DO).
- Các kênh Analog.
- Trạng thái kết nối giữa các module.
Theo tài liệu, mỗi trục sẽ được hiển thị bằng màu sắc trực quan:
- Màu xanh: Hoạt động bình thường.
- Màu đỏ: Có lỗi hoặc bất thường.
- Màu xám: Trục chưa được kích hoạt hoặc đang tắt.
Ngoài việc quan sát vị trí hiện tại của các trục, người vận hành còn có thể bật hoặc tắt động cơ, thực hiện tìm điểm gốc (Reference Search) và xóa cảnh báo trực tiếp ngay trên màn hình Status. Đây là bước kiểm tra nên thực hiện trước mỗi ca sản xuất nhằm đảm bảo máy ở trạng thái sẵn sàng hoạt động.

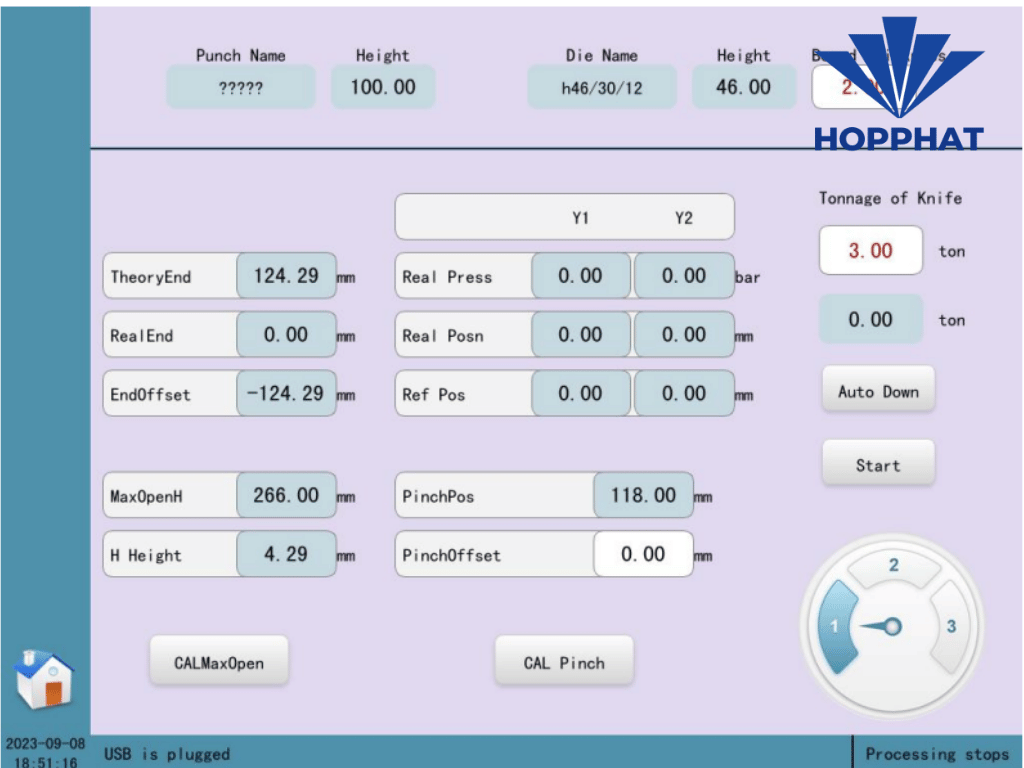

Hướng Dẫn Cài Đặt Khuôn (Tool Setting)
Sau khi thay khuôn chấn, việc thiết lập lại thông số là bước không thể bỏ qua nếu muốn đảm bảo độ chính xác của sản phẩm. SCS700 tích hợp chức năng Tool Setting để hỗ trợ người vận hành thực hiện quá trình này một cách nhanh chóng.
Theo hướng dẫn trong tài liệu, trước khi bắt đầu Tool Setting cần hoàn thành thao tác Reference Search để hệ thống xác định đúng vị trí gốc của các trục. Sau đó, người vận hành nhập các thông số cơ bản của bộ khuôn gồm:
- Chiều cao Punch.
- Chiều cao Die.
- Độ sâu rãnh V của Die.
- Lực cài đặt khuôn (Tool Setting Tonnage).
Sau khi kích hoạt chế độ Tool Setting, hệ thống cho phép điều khiển trục bằng tay quay. Ban đầu nên sử dụng tốc độ cao để đưa Punch đến gần Die, sau đó chuyển sang tốc độ thấp khi hai khuôn chuẩn bị tiếp xúc nhằm tăng độ chính xác và hạn chế va chạm.
Khi lực ép đạt đến giá trị đã cài đặt, hệ thống sẽ phát tín hiệu âm thanh để người vận hành kiểm tra, căn chỉnh và khóa khuôn. Nếu phát hiện sai lệch lớn giữa vị trí thực tế và vị trí tính toán, có thể sử dụng chức năng Calibrate Maximum Opening để hiệu chỉnh lại hành trình.
Việc cài đặt khuôn chính xác ngay từ đầu sẽ giúp giảm thời gian thử sản phẩm, hạn chế lỗi góc chấn và kéo dài tuổi thọ của bộ khuôn.

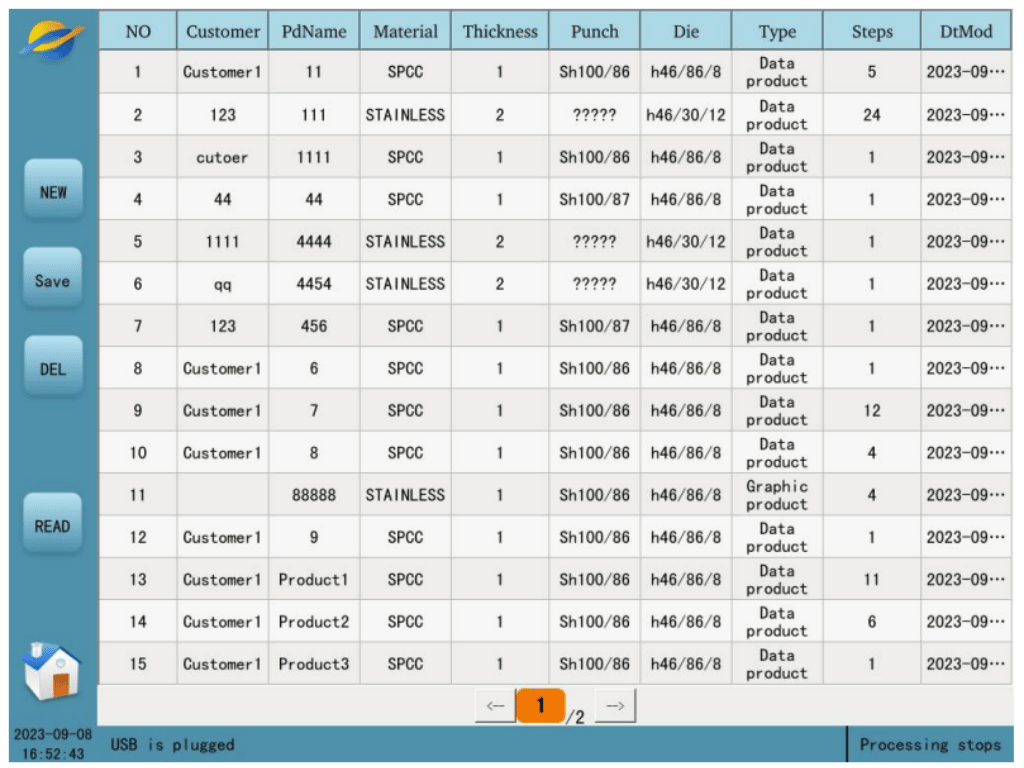

Quản Lý Chương Trình Gia Công Với Product Library
Một trong những tính năng được nhiều doanh nghiệp đánh giá cao trên bộ điều khiển máy chấn CNC SCS700 là khả năng quản lý thư viện sản phẩm.
Mỗi chương trình sau khi hoàn thành đều có thể lưu lại với đầy đủ thông tin như:
- Tên khách hàng.
- Tên sản phẩm.
- Loại Punch.
- Loại Die.
- Vật liệu.
- Độ dày tấm.
- Các bước chấn.
- Thời gian lưu.
Khi cần sản xuất lại, người vận hành chỉ cần chọn chương trình và nhấn Read để tải toàn bộ dữ liệu vào màn hình Processing. Không cần nhập lại từng thông số như trên các hệ điều khiển đời cũ.
Ngoài ra, hệ thống còn hỗ trợ:
- Tạo chương trình mới (New).
- Lưu chương trình (Save).
- Đọc chương trình (Read).
- Xóa chương trình (Delete).
Đối với các doanh nghiệp có nhiều mã sản phẩm, Product Library giúp chuẩn hóa quy trình sản xuất và giảm thiểu sai sót khi thay đổi người vận hành.
Tạo Chương Trình Chấn Trong Free Bending Work Step Editor
Sau khi chọn hoặc tạo mới sản phẩm, hệ thống sẽ chuyển sang màn hình Processing, nơi người vận hành thiết lập toàn bộ các bước chấn.
Theo tài liệu, tại màn hình này có thể cấu hình các thông số quan trọng như:
- Lựa chọn Punch.
- Lựa chọn Die.
- Chọn vật liệu gia công.
- Độ dày tấm kim loại.
- Phương pháp chấn.
- Góc chấn hoặc vị trí chấn.
- Vị trí trục X.
- Vị trí trục R.
- Vị trí trục Z.
- Lực chấn (Tonnage).
Đặc biệt, SCS700 tự động tính toán vị trí của nhiều trục dựa trên các thông số đã nhập, giúp giảm thao tác thủ công và tăng độ chính xác khi lập trình. Người vận hành chỉ cần điều chỉnh những giá trị cần thiết, hệ thống sẽ xử lý phần còn lại theo thuật toán tích hợp sẵn.
Bên cạnh đó, màn hình Processing còn hỗ trợ chèn, xóa hoặc thay đổi thứ tự các bước chấn, rất thuận tiện khi cần chỉnh sửa chương trình hoặc tối ưu quy trình gia công.

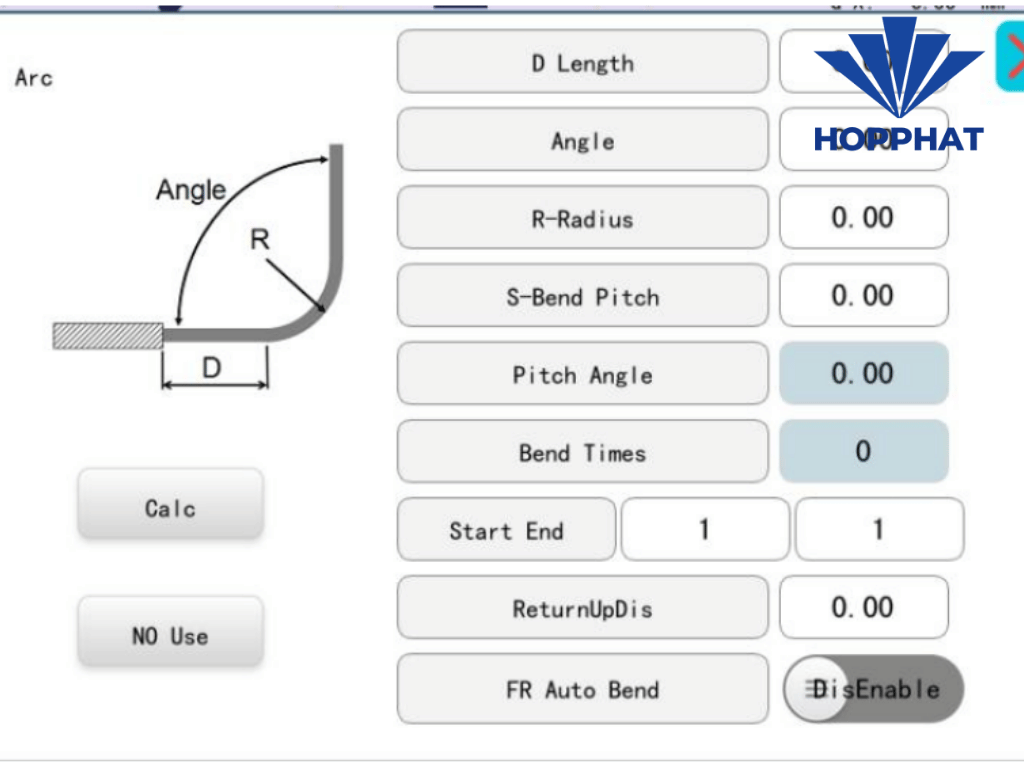

Gia Công Biên Dạng Cong Với Chức Năng Large Arc
Trong thực tế sản xuất, nhiều chi tiết kim loại không chỉ yêu cầu chấn góc 90° mà còn cần tạo các đường cong hoặc bán kính lớn. Để đáp ứng nhu cầu này, bộ điều khiển máy chấn CNC SCS700 tích hợp chức năng Large Arc, giúp lập trình và gia công các biên dạng cong một cách thuận tiện.
Theo tài liệu hướng dẫn, người vận hành chỉ cần nhập các thông số cơ bản như chiều dài cung, bán kính mong muốn, vật liệu và chiều dày tấm. Hệ thống sẽ tự động tính toán số lượng bước chấn, khoảng cách giữa các bước và phân bổ góc chấn tương ứng cho từng vị trí.
So với phương pháp tính toán thủ công, Large Arc mang lại nhiều lợi ích:
- Giảm thời gian lập trình.
- Hạn chế sai số giữa các bước chấn.
- Tạo bề mặt cong đồng đều.
- Dễ dàng chỉnh sửa khi thay đổi bán kính hoặc vật liệu.
Đối với các sản phẩm như vỏ tủ điện, bồn chứa, máng cáp hoặc các chi tiết có yêu cầu tạo cung tròn, tính năng này giúp rút ngắn đáng kể thời gian chuẩn bị và nâng cao chất lượng thành phẩm.

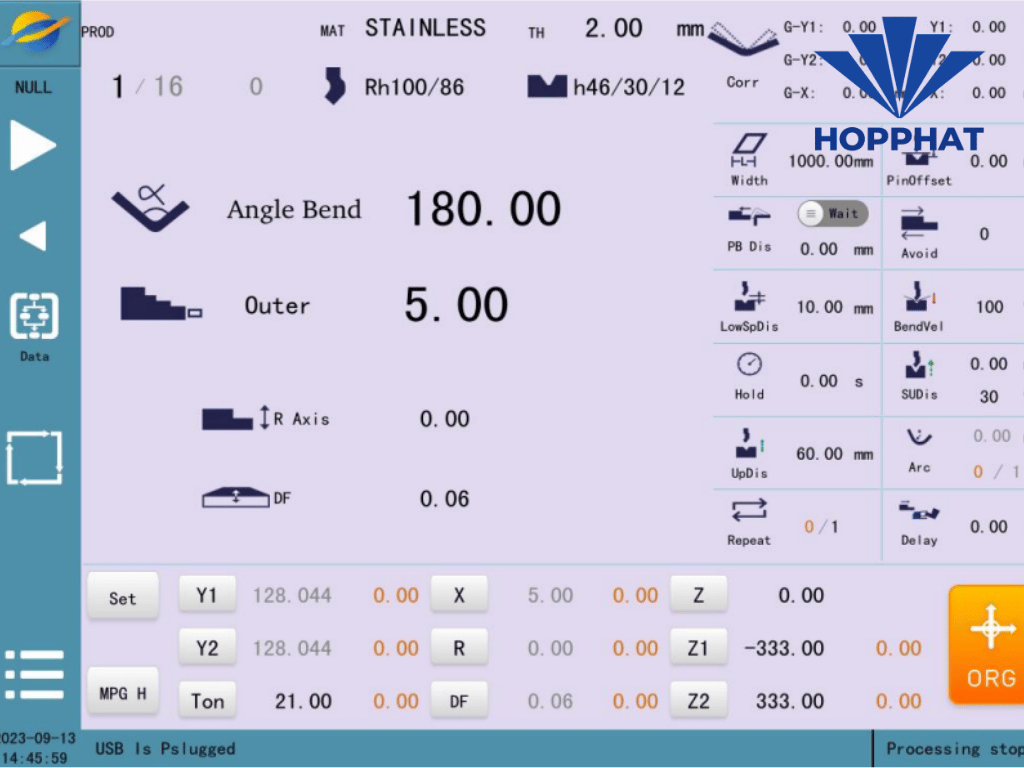

Quản Lý Quy Trình Gia Công Với List Mode
Đối với những sản phẩm có nhiều bước chấn liên tiếp, việc theo dõi từng công đoạn đóng vai trò quan trọng nhằm hạn chế nhầm lẫn trong quá trình sản xuất.
SCS700 cung cấp chế độ List Mode, hiển thị toàn bộ danh sách các bước chấn theo đúng thứ tự đã lập trình. Mỗi bước sẽ bao gồm các thông tin như góc chấn, vị trí trục, loại khuôn và các thông số liên quan để người vận hành dễ dàng kiểm tra trước khi chạy máy.
Thông qua List Mode, người dùng có thể:
- Kiểm tra nhanh toàn bộ chương trình.
- Chỉnh sửa từng bước riêng lẻ.
- Thêm hoặc xóa bước chấn.
- Thay đổi thứ tự gia công.
- Kiểm tra thông số trước khi sản xuất hàng loạt.
Đây là công cụ đặc biệt hữu ích đối với các doanh nghiệp gia công nhiều chủng loại sản phẩm hoặc thường xuyên phải điều chỉnh chương trình theo yêu cầu của khách hàng.

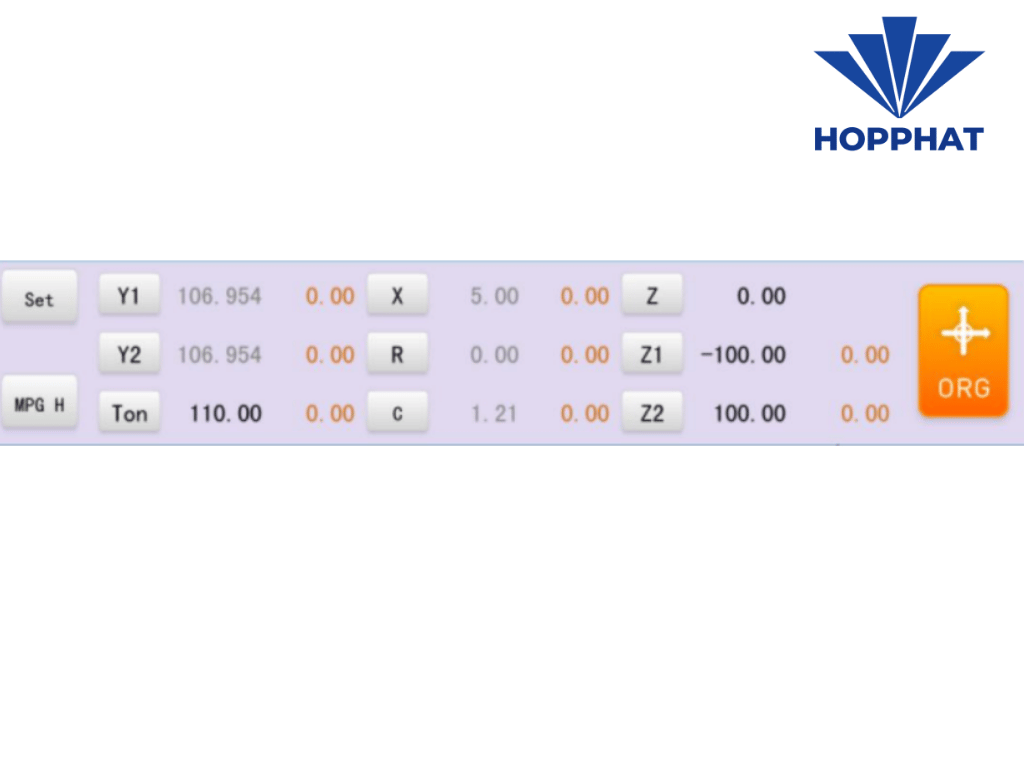

Kiểm Tra Chương Trình Bằng Chế Độ Single Step
Trước khi đưa chương trình vào sản xuất chính thức, việc kiểm tra từng bước chấn giúp hạn chế va chạm khuôn và giảm thiểu rủi ro trong quá trình vận hành.
Theo tài liệu, Single Step là chế độ cho phép máy thực hiện từng bước chấn riêng biệt thay vì chạy toàn bộ chương trình liên tục. Sau khi hoàn thành một bước, hệ thống sẽ chờ xác nhận từ người vận hành trước khi chuyển sang bước tiếp theo.
Single Step đặc biệt phù hợp trong các trường hợp:
- Chạy thử sản phẩm mới.
- Kiểm tra chương trình sau khi chỉnh sửa.
- Xác nhận vị trí khuôn.
- Kiểm tra hành trình của các trục.
- Đánh giá góc chấn thực tế.
Nhờ đó, người vận hành có thể phát hiện sớm những sai lệch và điều chỉnh ngay trên chương trình trước khi gia công hàng loạt, góp phần giảm tỷ lệ phế phẩm và bảo vệ khuôn chấn.
Những Lưu Ý Khi Vận Hành Bộ Điều Khiển Máy Chấn CNC SCS700
Để khai thác hiệu quả các tính năng của SCS700 và đảm bảo độ ổn định trong quá trình sản xuất, người vận hành nên tuân thủ quy trình được khuyến nghị trong tài liệu hướng dẫn.
Một số lưu ý quan trọng gồm:
- Kiểm tra tình trạng nút dừng khẩn cấp trước khi khởi động.
- Thực hiện Reference Search để các trục về đúng vị trí gốc.
- Kiểm tra lại Punch và Die sau mỗi lần thay khuôn.
- Xác nhận đúng loại vật liệu và chiều dày trước khi lập trình.
- Chạy thử bằng Single Step đối với chương trình mới.
- Sao lưu chương trình định kỳ để tránh mất dữ liệu.
- Quan sát màn hình Status để phát hiện cảnh báo trong quá trình vận hành.
Việc tuân thủ đầy đủ các bước trên không chỉ giúp tăng độ chính xác khi gia công mà còn kéo dài tuổi thọ của máy và bộ khuôn.
Kết Luận
Bộ điều khiển máy chấn CNC SCS700 mang đến một môi trường vận hành hiện đại, trực quan và phù hợp với nhiều nhu cầu gia công kim loại tấm. Từ quản lý chương trình, cài đặt khuôn, theo dõi trạng thái máy cho đến lập trình từng bước chấn, hệ thống đều được thiết kế nhằm giúp người vận hành thao tác thuận tiện và nâng cao hiệu quả sản xuất.
Qua bài viết này, bạn đã nắm được các nội dung cơ bản như cấu tạo bảng điều khiển, giao diện chính, Tool Setting, Product Library, Free Bending Work Step Editor, Large Arc, List Mode và Single Step. Đây là những nền tảng quan trọng trước khi tiếp cận các nội dung chuyên sâu hơn như hiệu chỉnh hệ thống, tham số máy, sao lưu dữ liệu và xử lý cảnh báo.
Ở Bài 2, Hợp Phát CNC sẽ tiếp tục hướng dẫn chi tiết về Machine Parameters, System Settings, Backup & Restore, Alarm và các phương pháp xử lý lỗi thường gặp trên bộ điều khiển SCS700 theo đúng nội dung của tài liệu kỹ thuật.
