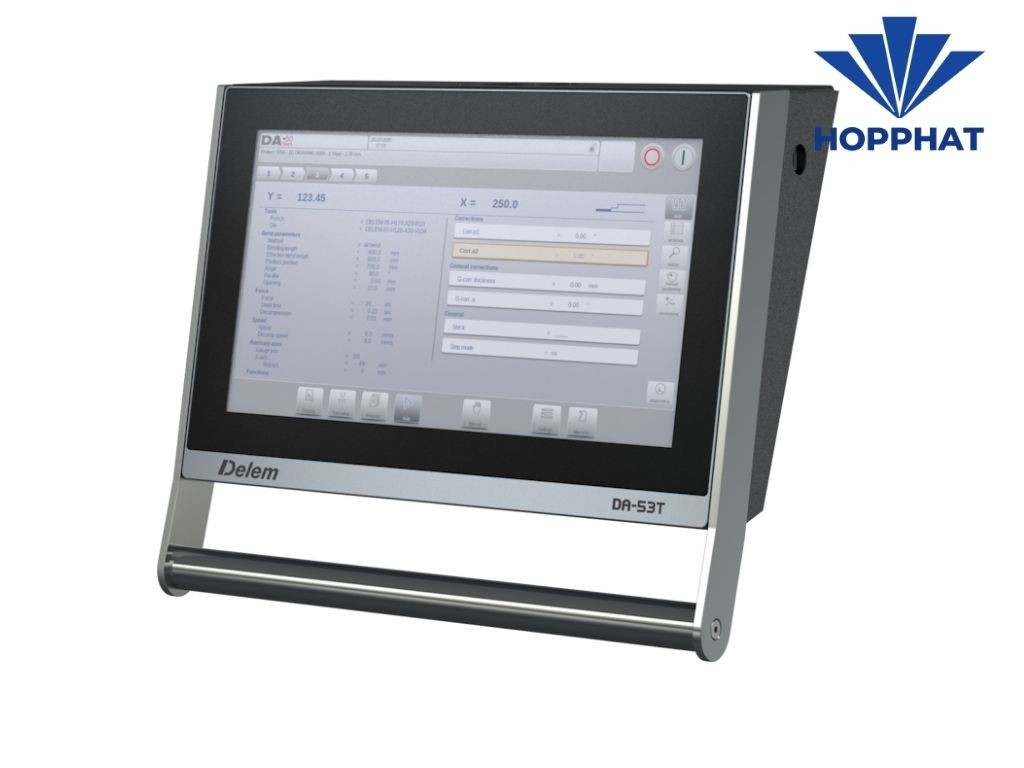

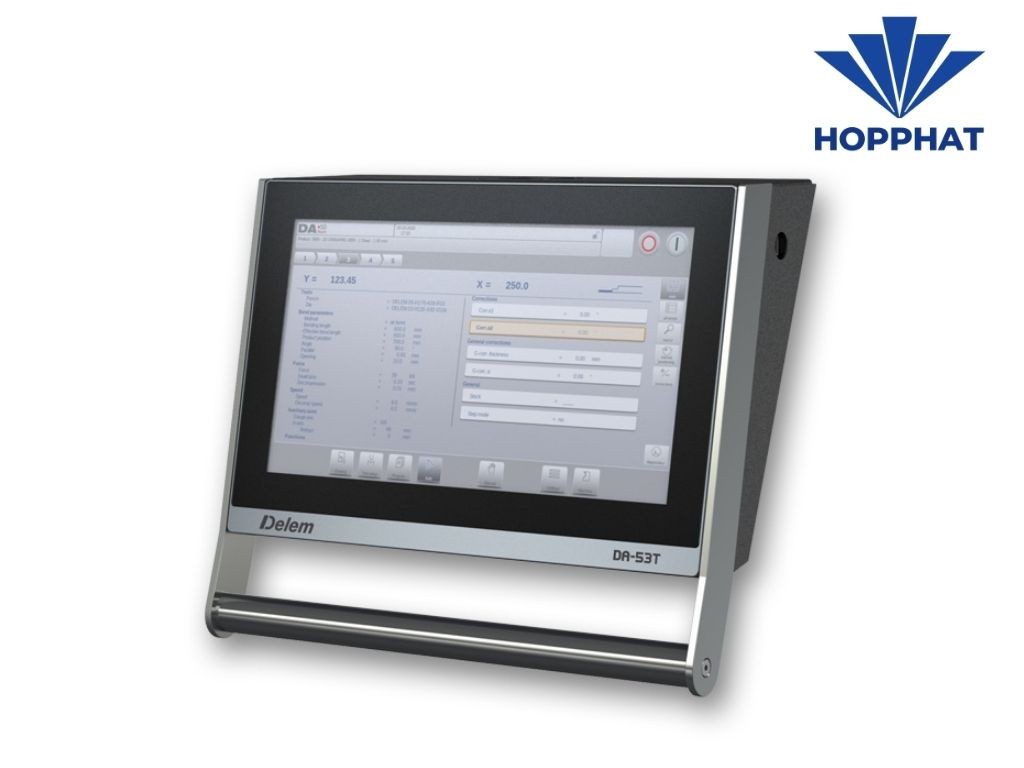

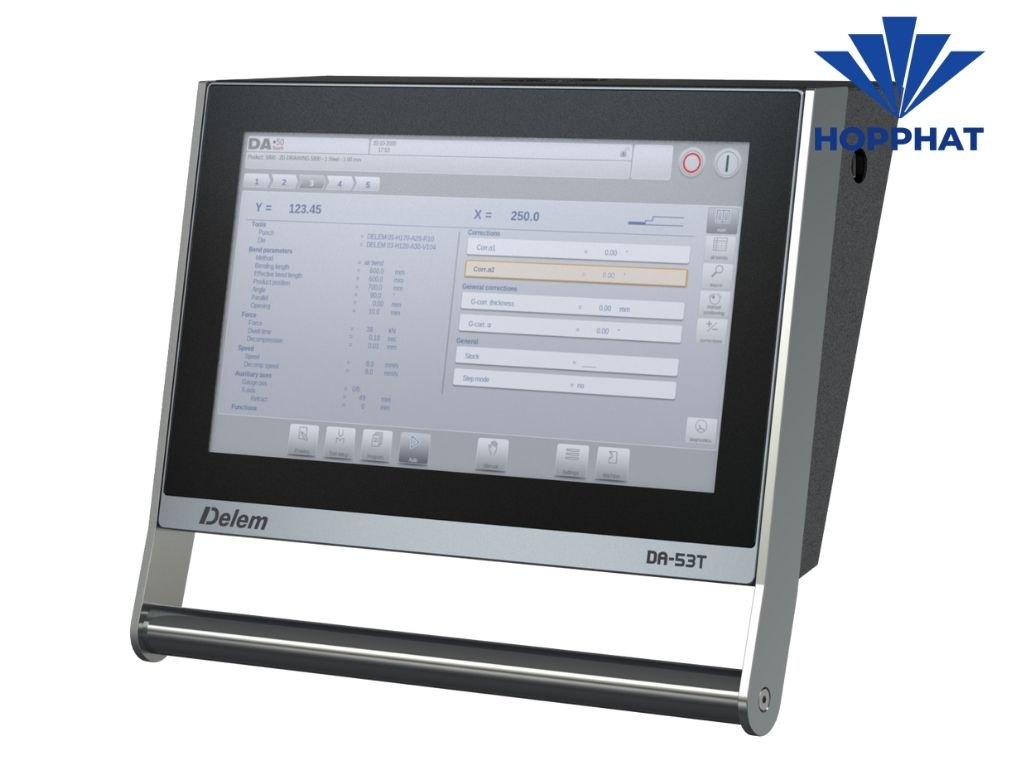

Bộ điều khiển Delem DA53TX là một trong những hệ thống điều khiển màn hình cảm ứng 2D hàng đầu hiện nay, được thiết kế chuyên biệt cho máy chấn CNC. Với giao diện trực quan, dễ sử dụng, DA53TX giúp người vận hành lập trình và kiểm soát quá trình chấn gấp một cách nhanh chóng và chính xác. Việc nắm vững cách sử dụng hiệu quả bộ điều khiển này là chìa khóa để khai thác tối đa năng suất của máy chấn.
1. Tổng quan về giao diện và thao tác cơ bản
DA53TX sử dụng màn hình cảm ứng đa điểm, giúp việc thao tác trở nên đơn giản như sử dụng máy tính bảng.
Cấu trúc Menu: Giao diện được tổ chức theo các thẻ (tabs) chính: Product (Lập trình sản phẩm), Tool (Quản lý khuôn/chày), Program (Chạy chương trình), Manual (Thao tác thủ công), và Setting (Cài đặt hệ thống).
Lập trình trực quan 2D: Màn hình hiển thị hình học của chi tiết cần chấn, cho phép người dùng nhập các thông số (góc, chiều dài, bán kính) trực tiếp trên bản vẽ. Hệ thống sẽ tự động tính toán vị trí trục (Y1, Y2, X, R) và thứ tự chấn.
Thao tác chạm và kéo: Nhiều chức năng được thực hiện bằng cách chạm và kéo (drag-and-drop), giúp tối ưu hóa tốc độ lập trình.
2. Các bước lập trình sản phẩm (Product)
Để sử dụng Delem DA53TX hiệu quả, người vận hành cần tuân thủ quy trình lập trình sau:
| Bước | Hoạt động | Mục đích |
| Bước 1: Chọn Khuôn/Chày (Tooling) | Truy cập Menu Tool, chọn và định nghĩa khuôn/chày (cối) và lưỡi chấn (chày) phù hợp với chi tiết. | Đảm bảo máy sử dụng đúng dụng cụ và tính toán chính xác điểm bù. |
| Bước 2: Lập trình hình học | Truy cập Menu Product. Nhập kích thước (Chiều dài, Chiều rộng), số lần chấn, các góc chấn và chiều dài cánh chấn. | Định nghĩa chính xác hình dạng 2D của chi tiết thành phẩm. |
| Bước 3: Tối ưu hóa thứ tự chấn | DA53TX sẽ tự động đề xuất thứ tự chấn tối ưu. Người vận hành có thể xem mô phỏng 2D và điều chỉnh thủ công nếu cần. | Đảm bảo chi tiết được chấn mà không va chạm với khuôn/chày hoặc các phần đã chấn trước đó. |
| Bước 4: Thiết lập trục sau (Backgauge) | Thiết lập vị trí trục X (chiều sâu) và trục R (chiều cao) cho từng bước chấn. | Định vị chính xác tấm kim loại cho từng lần chấn. |
| Bước 5: Lập trình bù lệch (Crowning) | Thiết lập giá trị bù lệch tự động hoặc thủ công để đảm bảo góc chấn đồng nhất trên toàn bộ chiều dài. | Khắc phục hiện tượng võng giữa của bàn máy dưới áp lực lớn. |
3. Các tính năng nâng cao để tối ưu hiệu suất
Để sử dụng Delem DA53TX một cách chuyên nghiệp, bạn nên tận dụng các tính năng sau:
Tự động tính toán góc: Bộ điều khiển tự động điều chỉnh độ sâu chấn để đạt được góc chính xác (ví dụ: 90∘ ) ngay cả khi vật liệu có độ đàn hồi khác nhau.
Chức năng Backgauge Multi-Axis: Tận dụng tối đa các trục X, R, Z1, Z2 (nếu máy có) để định vị các chi tiết phức tạp, giúp chấn các biên dạng không đối xứng dễ dàng.
Lưu trữ và Quản lý Thư viện Vật liệu: Lưu trữ các thông số độ cứng, độ dày, và bán kính uốn tối thiểu của vật liệu. Khi chọn vật liệu, DA53TX sẽ tự động điều chỉnh lực và tốc độ chấn, giảm thời gian thiết lập.
Kết nối mạng và sao lưu: Sử dụng cổng kết nối để sao lưu dữ liệu chương trình, khuôn mẫu và cập nhật phần mềm, đảm bảo dữ liệu sản xuất luôn được an toàn và sẵn sàng.
4. Tổng kết
Delem DA53TX là một công cụ mạnh mẽ, được thiết kế để đơn giản hóa quá trình vận hành máy chấn CNC. Việc thành thạo các bước lập trình cơ bản và biết cách khai thác các tính năng nâng cao không chỉ giúp bạn giảm đáng kể thời gian thiết lập máy mà còn đảm bảo sản phẩm chấn đạt độ chính xác cao nhất, từ đó nâng cao năng suất và chất lượng tổng thể của dây chuyền sản xuất.
