Hướng dẫn vận hành máy chấn ADH hệ điều hành ESTUN E310P Quy trình vận hành

bởi: Le Ngoc Manh 27 Tháng 05, 2025

Sau khi hệ thống được bật nguồn, hãy đợi thiết bị vào giao diện mặc định, như trong hình

Giao diện khởi động mặc định

Thiết lập thông số ở chế độ tay

Dùng để chấn đơn bước đối với những sản phẩm đơn giản

B1: chọn chế độ tay đơn bước

Chọn để chuyển sang chế độ tay đơn bước

B2: Mở bơm

Ấn Giữ đến khi chuyển sang màu xanh là bơm được mở

Chọn chế độ đạp

chế độ đạp giữ. Ấn giữ để chuyển sang chế độ đạp nhấp

B3: Sau khi bơm mở nhập các thông số sau để chấn

Số lượng phôi cần chấn

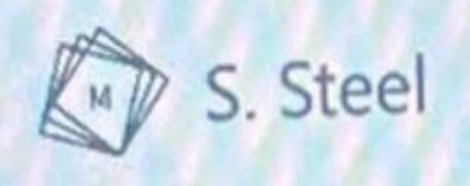

Steel Chọn loại vật liệu: steel(thép) aluminum(nhôm) zinc(tôn mạ kẽm) stainless steel (inox)

Độ dày vật liệu chấn

Chọn cối

Angle: nhập góc cần chấn
X-Target: nhập khổ cần chấn để chạy cử

Nhập hết các thông số trên là chúng ta có thể chấn được rồi

Lenth: Chiều dài sản phẩm cần chấn

Nhấn start ,đợi cử về đúng vị trí ,đạp cho dao lên cao, cho sản phẩm vào chấn ,đạp chân bàn đạp

Các thông số khác:

X-Retract: : khoảng bảo vệ cử (khi nhấn sản phẩm xuống cử sẽ tự động lùi ra tùy vào khoảng cách chúng ta nhập)
a1 : bù góc cho sản phẩm chấn .Bù sau khi chấn

-Nếu ta đặt góc chấn 90*,sản phẩm chấn ra góc 92* thì ta nhập -2 để cho sản phẩm tiếp theo ra được góc 90*

-Ngược lại sản phẩm chấn ra 88* thì ta nhập 2 để góc chấn sau thành 90*

Y1-Target: Giá trị vị trí lập trình Y trong bước hiện tại( ko chỉnh)
R-Target: Độ cao của cử
Corr.C: Bù võng .Bù độ ở giữa sản phẩm dài khi chấn (giá trị từ 0->1)
Dwell time : Thời gian giữ dao khi xuống
Retract delay: thời gian giật cử bảo vệ

2: Thiết lập thông số auto

Dùng để chấn đa bước đối với những sản phẩm phức tạp cần nhiều bước chúng ta chuyển qua chế độ auto để giảm thiểu thời gian thao tác cũng như độ chính xác của sản phẩm
