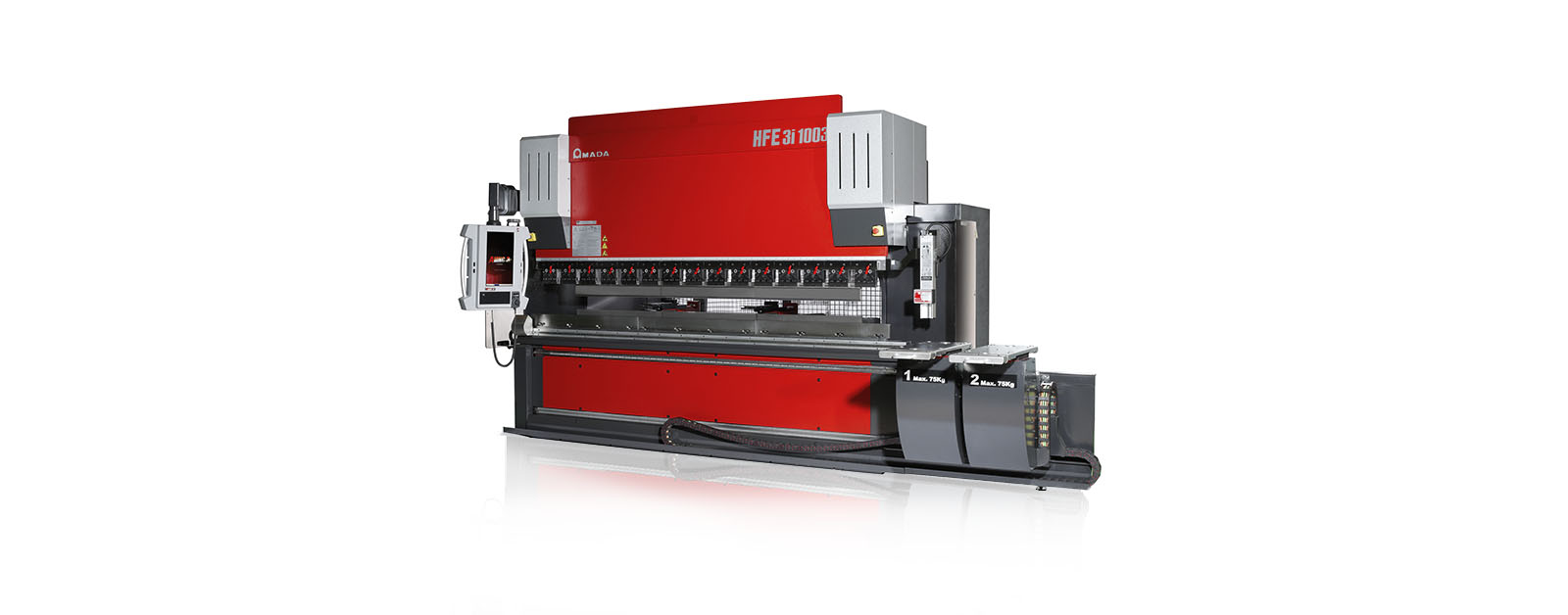

Máy chấn Amada HFE3i
Trong ngành gia công kim loại tấm hiện đại, máy chấn CNC đóng vai trò vô cùng quan trọng nhờ khả năng uốn chính xác, tiết kiệm thời gian và nhân công. Trong số đó, máy chấn Amada HFE3i là một trong những dòng máy được đánh giá cao nhất hiện nay về chất lượng, hiệu suất và độ thân thiện với người dùng.
Vậy điều gì khiến Amada HFE3i trở thành lựa chọn hàng đầu trong các xưởng cơ khí? Hãy cùng tìm hiểu chi tiết ngay sau đây.
Tìm hiểu tổng quan về máy chấn Amada HFE3i
Máy chấn CNC là gì?
Máy chấn CNC (Computer Numerical Control) là thiết bị dùng để uốn tấm kim loại theo các góc và hình dạng khác nhau, dựa trên chương trình lập trình sẵn. Nhờ hệ thống điều khiển tự động, máy giúp đảm bảo độ chính xác, đồng đều và ổn định trong sản xuất hàng loạt.
Amada HFE3i – đại diện tiêu biểu của dòng máy chấn thông minh
Amada HFE3i là dòng máy chấn CNC hiện đại do tập đoàn Amada (Nhật Bản) phát triển. Với thiết kế thân thiện, tích hợp hệ điều khiển CNC AMNC 3i và khả năng hoạt động ổn định, dòng máy này phù hợp cho cả xưởng sản xuất quy mô lớn lẫn cơ sở gia công vừa và nhỏ.
Cấu tạo và nguyên lý hoạt động của máy
Các bộ phận chính
Máy chấn Amada HFE3i được cấu tạo từ các thành phần chính:
Khung máy: Kết cấu vững chắc, chống rung và chịu lực cao.
Dao chấn (Punch) và khuôn (Die): Được tôi cứng, thay thế linh hoạt theo nhu cầu sản phẩm.
Cụm trượt (Ram): Di chuyển lên xuống để tạo lực ép.
Back Gauge (thước chặn sau): Định vị chính xác tấm kim loại cần uốn.
Hệ điều khiển CNC AMNC 3i: Giao diện cảm ứng, lập trình và mô phỏng trực quan.
Hệ thống thủy lực hoặc servo hybrid: Cung cấp lực chấn ổn định và tiết kiệm năng lượng.
Nguyên lý hoạt động
Quá trình hoạt động của máy HFE3i diễn ra như sau:
Người vận hành nhập dữ liệu uốn hoặc bản vẽ trên giao diện CNC.
Máy xác định vị trí cần uốn và tự động định vị qua hệ thống back gauge.
Dao chấn di chuyển ép tấm kim loại vào khuôn theo lực lập trình.
Máy tự động thực hiện các bước tiếp theo cho đến khi hoàn tất chi tiết.
Thông số kỹ thuật chi tiết của máy chấn Amada HFE3i
Thông số | Giá trị |
Lực chấn (Tonnage) | 100 tấn, 170 tấn, 220 tấn (tuỳ phiên bản HFE3i-1003, 1703, 2204) |
Chiều dài làm việc (chấn tối đa) | 3.000 mm – 4.300 mm |
Khoảng cách giữa hai khung đứng (frame gap) | 2.700 mm – 3.800 mm |
Hành trình ram (stroke length) | 200 mm |
Chiều cao mở miệng (open height) | 480 mm – 520 mm |
Chiều sâu hầu (throat depth) | 420 mm – 600 mm |
Chiều cao bàn làm việc | Khoảng 960 mm |
Tốc độ tiếp cận (approach speed) | 100 mm/s |
Tốc độ chấn (pressing speed) | 10 – 15 mm/s (có thể điều chỉnh theo vật liệu và chương trình) |
Tốc độ hồi về (return speed) | 100 mm/s |
Hệ điều khiển CNC | AMNC 3i với giao diện cảm ứng 18.5 inch |
Số trục điều khiển (axis) | 4–6 trục (X, R, Z1, Z2, Y1, Y2) |
Hệ thống truyền động | Servo hybrid tiết kiệm năng lượng (đối với dòng Eco) |
Nguồn điện yêu cầu | 3 pha, 400V – 50/60Hz |
Công suất tiêu thụ trung bình | 5.5 kW – 9.5 kW (tùy theo công suất máy và số trục) |
Trọng lượng máy | Khoảng 8 – 14 tấn (tùy chiều dài chấn và lực ép) |
Kích thước tổng thể (DxRxC) | 3.800 x 2.400 x 2.800 mm (tham khảo cho bản HFE3i-1703) |
Hệ thống an toàn | Cảm biến laser (safety light curtain), pedal chống kẹt, nút dừng khẩn cấp |
Cổng kết nối mở rộng | USB, LAN, tích hợp giao tiếp Ethernet |
Tính năng nâng cao | Mô phỏng 3D, lập trình ngoại tuyến (offline programming), quản lý sản xuất thông minh |
Lưu ý: Thông số có thể thay đổi tùy theo phiên bản và yêu cầu cụ thể của khách hàng.
Ưu điểm nổi bật của máy chấn Amada HFE3i
1. Hiệu suất làm việc cao
Amada HFE3i được trang bị hệ thống truyền động tiên tiến giúp tối ưu lực ép, tốc độ chấn nhanh mà vẫn đảm bảo độ chính xác cao. Nhờ vậy, máy có thể hoạt động liên tục nhiều giờ mà không bị giảm hiệu quả.
2. Tối ưu hóa tiết kiệm năng lượng
Một số phiên bản HFE3i sử dụng hệ thống servo hybrid, giúp giảm đáng kể mức tiêu thụ điện năng so với máy chấn thủy lực truyền thống. Điều này không chỉ tiết kiệm chi phí vận hành mà còn thân thiện với môi trường.
3. Giao diện điều khiển dễ dùng
Hệ điều khiển AMNC 3i với màn hình cảm ứng lớn, hỗ trợ lập trình trực tiếp và mô phỏng uốn cong theo hình ảnh 3D. Điều này giúp người vận hành dễ thao tác, hạn chế sai sót và nâng cao năng suất.
4. Dễ dàng thay khuôn – dao
Việc tháo lắp dao chấn và khuôn được thiết kế khoa học, nhanh chóng. Điều này đặc biệt hữu ích trong môi trường sản xuất thay đổi mẫu mã thường xuyên.
5. Độ chính xác lặp lại cao
Hệ thống cảm biến và servo điều khiển giúp máy lặp lại các thao tác với sai số cực thấp – dưới ±0.01 mm, đảm bảo chất lượng ổn định giữa các lô sản phẩm.
Ứng dụng trong thực tế
Máy chấn Amada HFE3i hiện đang được sử dụng rộng rãi trong nhiều lĩnh vực:
Gia công tủ điện, tủ điều khiển
Sản xuất thang máy, khung kim loại
Ngành cơ khí chính xác, thiết bị công nghiệp
Chế tạo linh kiện máy móc, vỏ máy CNC
Gia công inox, thép mạ, thép tấm khổ lớn
Hướng dẫn vận hành máy an toàn và hiệu quả
Trước khi vận hành
Kiểm tra dầu thủy lực, dao chấn và khuôn trước khi khởi động.
Đảm bảo máy không có vật cản và hoạt động trong trạng thái ổn định.
Chỉ sử dụng khuôn và dao đúng với vật liệu cần chấn.
Trong khi vận hành
Không đưa tay vào vùng làm việc của dao.
Quan sát kỹ màn hình điều khiển để kịp thời xử lý lỗi nếu có.
Luôn tuân thủ quy trình an toàn lao động.
Sau khi vận hành
Tắt máy đúng quy trình, vệ sinh sạch sẽ dao – khuôn.
Ghi nhận nhật ký sử dụng và bảo trì máy định kỳ.
Kiểm tra lại các thông số hệ thống trước khi bàn giao ca.
Kết luận
Máy chấn Amada HFE3i là lựa chọn hàng đầu cho các xưởng gia công kim loại hiện đại, nơi yêu cầu sự chính xác, năng suất và tiết kiệm chi phí vận hành. Sở hữu công nghệ điều khiển tiên tiến, thiết kế thân thiện và khả năng chấn linh hoạt, HFE3i không chỉ giúp tăng hiệu quả sản xuất mà còn nâng tầm chất lượng sản phẩm đầu ra.
