Máy cắt CNC (Computer Numerical Control) là thiết bị gia công tự động được sử dụng rộng rãi trong nhiều ngành công nghiệp, từ chế tạo kim loại đến sản xuất gỗ và nhựa. Hiệu suất, độ chính xác và tuổi thọ của máy phụ thuộc rất lớn vào chất lượng và sự phối hợp đồng bộ của các linh kiện máy cắt CNC cấu thành.
1. Hệ thống điều khiển (CNC Controller)
Đây là "bộ não" của máy cắt CNC, chịu trách nhiệm xử lý các lệnh G-code và M-code từ phần mềm CAM, sau đó chuyển thành tín hiệu điều khiển các trục chuyển động.
Chức năng: Đảm bảo sự phối hợp chính xác giữa các trục, kiểm soát tốc độ cắt và các thông số công nghệ khác.
Các loại phổ biến:
Bộ điều khiển công nghiệp: Các thương hiệu như Siemens, Fanuc, Fagor (thường dùng cho các máy cắt plasma/laser công suất lớn, độ chính xác cao).
Bộ điều khiển chuyên dụng: Các loại như Mach3/Mach4 (cho máy CNC Router nhỏ), hoặc các hệ thống điều khiển cắt Plasma/Fiber chuyên biệt (ví dụ: CypCut, Starfire).
Tầm quan trọng: Bộ điều khiển quyết định tốc độ xử lý, khả năng vận hành trơn tru và độ phức tạp của chương trình cắt mà máy có thể thực hiện.
2. Hệ thống truyền động và dẫn hướng
Hệ thống này giúp chuyển đổi tín hiệu điện từ bộ điều khiển thành chuyển động vật lý chính xác của các trục X, Y, Z.
Động cơ và Driver:
Động cơ Servo/Step: Động cơ servo được ưa chuộng hơn nhờ độ chính xác cao, tốc độ phản hồi nhanh và khả năng duy trì mô-men xoắn ổn định ở tốc độ cao. Driver điều khiển dòng điện và điện áp cung cấp cho động cơ.

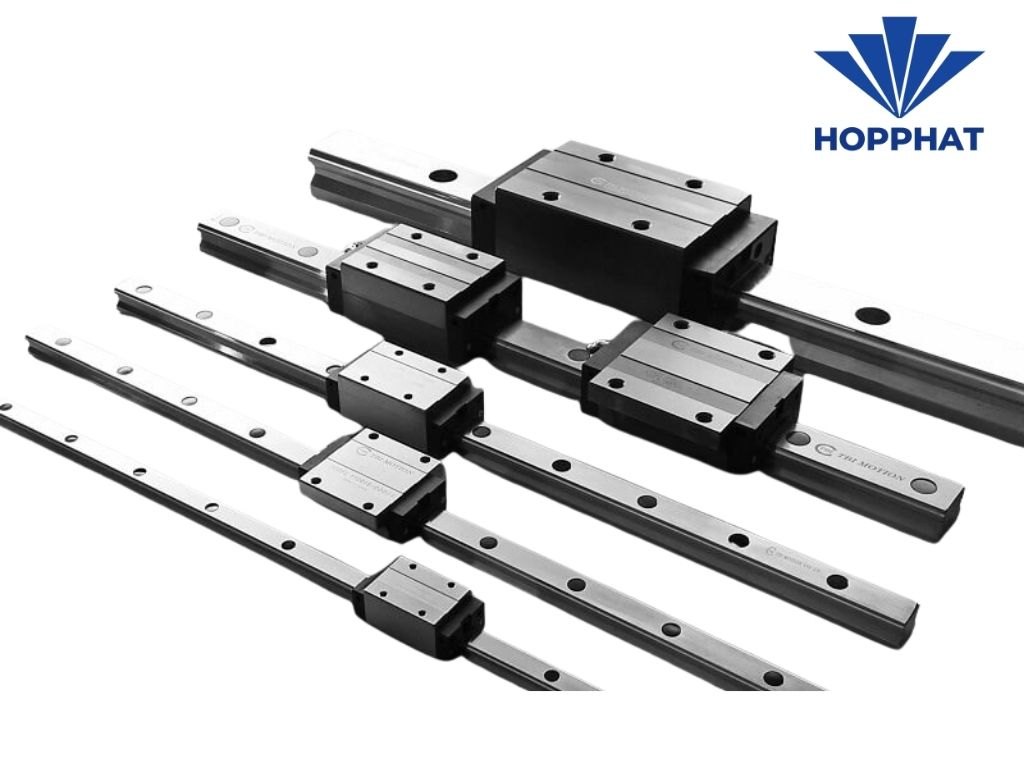

Hệ thống dẫn hướng:
Thanh ray trượt và con trượt (Linear Rail and Block): Đảm bảo chuyển động tuyến tính (thẳng) chính xác, giảm thiểu ma sát. Các thương hiệu nổi tiếng bao gồm Hiwin, THK.
Hệ thống chuyển đổi chuyển động:
Thanh răng - Bánh răng (Rack and Pinion): Thường dùng cho các trục dài (trục X, Y) trong máy cắt plasma/oxy-gas do có khả năng chịu tải lớn.
Vít me bi (Ball Screw): Thường dùng cho trục Z hoặc các máy đòi hỏi độ chính xác rất cao như máy cắt laser, nhờ khả năng chống rôi (backlash) tốt.
3. Nguồn phát và Đầu cắt (Đối với Laser và Plasma)
Tùy thuộc vào công nghệ cắt, máy sẽ có linh kiện tạo ra năng lượng cắt khác nhau:
| Công nghệ | Linh kiện cốt lõi | Chức năng chính |
| Laser Fiber | Nguồn phát Laser (Fiber Laser Source) | Tạo ra chùm tia laser cường độ cao. (VD: IPG, Raycus) |

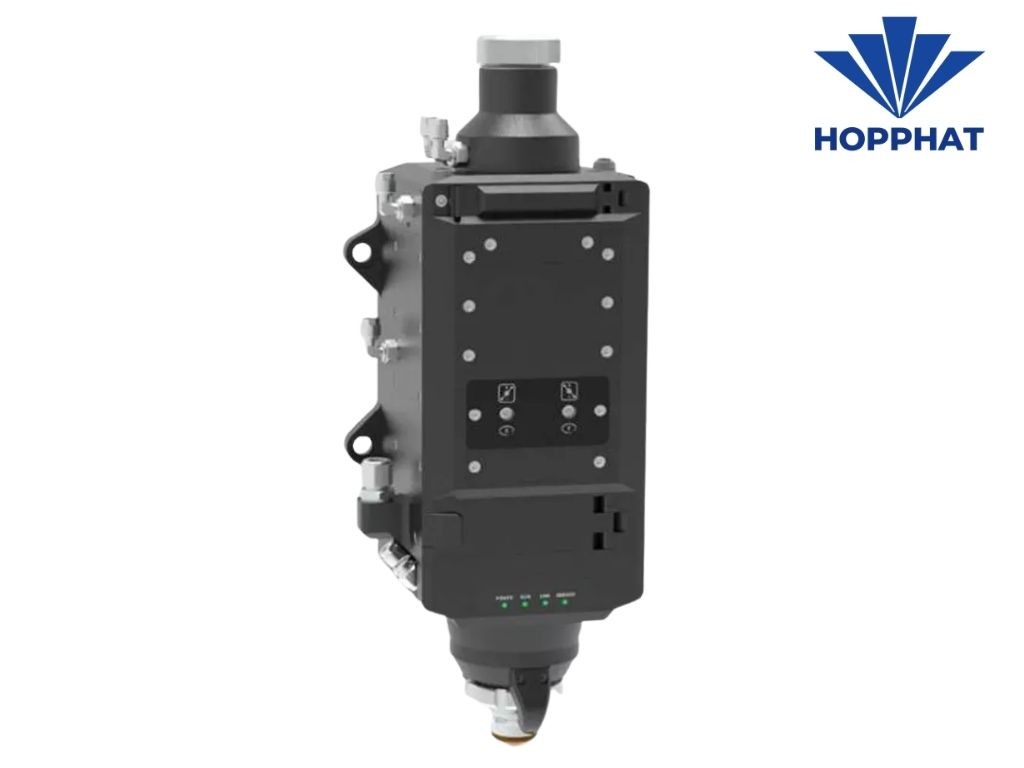

| Đầu cắt Laser (Laser Cutting Head) | Hội tụ chùm tia laser vào một điểm siêu nhỏ trên vật liệu. | |
| Laser CO2 | Ống phóng Laser (Laser Tube) và Bộ nguồn | Tạo ra chùm tia laser CO2. |
| Plasma | Nguồn cắt Plasma (Plasma Power Source) | Cung cấp dòng điện và khí nén để tạo ra hồ quang plasma. (VD: Hypertherm) |
| Mỏ cắt (Torch) | Chuyển đổi dòng điện và khí thành tia plasma để cắt vật liệu. |
4. Các linh kiện phụ trợ quan trọng
Cảm biến và Giới hạn hành trình (Limit Switches): Đảm bảo máy hoạt động trong phạm vi an toàn và giúp máy xác định vị trí gốc (Home Position) một cách chính xác.
Hệ thống làm mát (Chiller): Bắt buộc đối với máy cắt laser. Chiller duy trì nhiệt độ ổn định cho nguồn phát hoặc ống phóng, bảo vệ chúng khỏi hư hỏng do quá nhiệt.
Cáp và Dây dẫn (Cable and Wiring): Phải là loại cáp chống nhiễu, chuyên dụng cho CNC để đảm bảo truyền tải tín hiệu ổn định trong môi trường công nghiệp nhiễu điện từ.
Tổng kết
Sự ổn định và hiệu suất của máy cắt CNC phụ thuộc vào sự đồng bộ của các linh kiện máy cắt CNC từ bộ điều khiển, hệ thống truyền động cho đến nguồn phát năng lượng. Việc đầu tư vào các linh kiện chất lượng cao từ các thương hiệu uy tín không chỉ đảm bảo đường cắt chính xác, tốc độ cao mà còn kéo dài tuổi thọ của thiết bị, giảm thiểu chi phí bảo trì và sửa chữa trong dài hạn.
